Cât de înalt este un stâlp de lumină?

Cel mai direct raspuns: Înălțimea standard a lampilor stradale variază de la 20 la 40 de picioare (6 până la 12 metri) , în funcție de aplicație. Luminile stradale rezidențiale stau de obicei 20 până la 30 de picioare înălțime , în timp ce drumurile arteriale și autostrăzile folosesc stâlpi care ajung 30 până la 40 de picioare sau mai mult . Locurile de parcare și zonele comerciale folosesc de obicei stâlpi în Interval de 25 până la 35 de picioare , iar luminile decorative sau pietonale variază de la 8 până la 15 picioare .

Înțelegerea stâlpului de înălțime corectă pentru cazul dvs. de utilizare este esențială pentru a obține o distribuție adecvată a luminii, pentru a respecta codurile municipale și pentru a asigura siguranța. Fie că plănuiți o instalație de drum municipal, o parcare, o alee privată sau căutați lumini solare pentru aplicații pe terasă, înălțimea este cea mai importantă variabilă pe care trebuie să o obțineți înainte de a cumpăra orice dispozitiv sau stâlp.

De ce înălțimea stâlpului de lumină contează mai mult decât își dau seama majoritatea oamenilor

Înălțimea unui stâlp de lumină determină în mod direct cât de largă poate ilumina o zonă de iluminat. Un stâlp prea scurt concentrează lumina într-o zonă mică, creând pete luminoase lângă goluri întunecate. Un stâlp prea înalt răspândește lumina prea subțire, reducând nivelul lumânărilor la nivelul solului sub standardele de siguranță.

Inginerii de iluminat folosesc un raport numit raportul înălțime de montare la distanță (MH:S) . Pentru majoritatea corpurilor de iluminat pentru drumuri, acest raport se situează între 3:1 și 4.5:1 . Aceasta înseamnă că un stâlp de 30 de picioare ar trebui să fie distanțat la cel mult 90 până la 135 de picioare pentru o iluminare constantă. Înălțimea greșită cu doar 5 picioare poate necesita adăugarea de stâlpi suplimentari sau trecerea la corpuri de iluminat cu putere mai mare, ambele crescând semnificativ costul proiectului.

Factorii care determină înălțimea corectă

• Lățimea drumului sau a căii: drumurile mai largi necesită stâlpi mai înalți pentru a evita mai multe rânduri de accesorii
• Tipul de trafic: zonele pietonale au nevoie de lumină mai joasă, mai blândă; coridoarele vehiculelor au nevoie de o acoperire luminoasă și largă
• Zonarea locală și codurile municipale: multe orașe specifică înălțimi exacte pentru fiecare clasificare a drumurilor
• Utilizarea terenului adiacent: vecinii rezidențiali beneficiază de stâlpi inferiori cu scuturi pentru a reduce pătrunderea luminii
• Tipul de fixare și unghiul fasciculului: corpurile LED cu fascicule înguste pot necesita stâlpi mai înalți decât corpurile HPS mai vechi
• Vânt și zonă seismică: cerințele structurale afectează grosimea peretelui și, prin urmare, limitele efective de înălțime

Înălțimea lămpii stradale standard în funcție de tipul de aplicație

Medii diferite necesită înălțimi foarte diferite ale stâlpilor. Tabelul de mai jos rezumă standardele cu cele mai multe referințe în liniile directoare municipale nord-americane și europene.

Rezidențial versus comercial: distincția cheie

Cartierele rezidențiale acoperă de obicei stâlpii de iluminat stradal la 25 de picioare pentru a păstra caracterul cartierului și pentru a reduce strălucirea ferestrelor de la etaj. Zonele comerciale permit și adesea necesită stâlpi mai înalți, deoarece suporturile mai înalte reduc numărul total de stâlpi necesari, scăzând costul total al infrastructurii. Un singur stâlp de 35 de picioare într-o parcare mare poate ilumina aproximativ 6.000 până la 8.000 de metri pătrați , în timp ce un stâlp de 20 de picioare acoperă numai în jur 2.500 până la 3.500 de metri pătrați în condiții de fixare comparabile.

Stalpi de iluminat stradal din oțel: specificații, tipuri și criterii de selecție

Stalpi de iluminat stradal din oțel sunt alegerea dominantă pentru iluminatul exterior de drum și comercial datorită raportului lor superior rezistență-greutate, duratei de viață lungi și preciziei dimensionale consecvente. Înțelegerea specificațiilor de bază îi ajută pe cumpărători să ia decizii informate și să evite suprainginerirea costisitoare sau subspecificarea.

Material și fabricație

Majoritatea stâlpilor de iluminat stradal din oțel sunt fabricați din Oțel structural ASTM A572 grad 50 sau ASTM A36 , primul fiind preferat pentru stâlpii de peste 20 de picioare, deoarece rezistența sa de curgere mai mare (50.000 psi față de 36.000 psi) permite pereți mai subțiri fără a sacrifica capacitatea de încărcare. Stâlpii sunt de obicei galvanizați la cald după fabricare la o grosime minimă de acoperire cu zinc de 85 microni (3,35 mils) , care oferă o durată de viață de 50 până la 70 de ani în majoritatea mediilor fără vopsire suplimentară.

Grosimea peretelui variază în funcție de înălțimea stâlpului și de clasificarea zonei de vânt. Un stâlp rezidențial de 20 de picioare poate avea o grosime de perete de 0,120 inchi (3 mm) , în timp ce un stâlp comercial de 40 de picioare într-o zonă de coastă cu vânt puternic poate necesita 0,179 până la 0,250 inchi (4,5 până la 6,4 mm) .

Formele stâlpilor și compromisurile lor

• Rotund conic: Cea mai comună formă pentru aplicații stradale și de parcare. Oferă rezistență uniformă la vânt din toate direcțiile. Disponibil în profile drepte (cilindrice) și conice, cu profil conic fiind mai ușor pentru aceeași rezistență.
• Pătrat conic: Popular pentru proiectele decorative de peisaj stradal. Oferă un aspect mai arhitectural, dar are o rezistență puțin mai mică la vânt la o grosime echivalentă a peretelui în comparație cu profilele rotunde.
• Octogonal: Un hibrid care echilibrează estetica și performanța structurală. Specificat frecvent în proiectele de coridoare urbane în care caracterul vizual este important.
• Îngropare directă versus baza de ancorare: Stâlpii de îngropare directă sunt încorporați 10% din înălțimea stâlpului plus 2 picioare în pământ (de exemplu, un stâlp de 30 de picioare ajunge la 5 picioare adâncime). Ancorați stâlpii de bază cu șuruburi pe o fundație de beton folosind un model de cerc de șuruburi, făcând înlocuirea viitoare mai rapidă, dar necesitând o turnare separată a fundației.

Încărcarea vântului și evaluările EPA

Fiecare stâlp de iluminat stradal din oțel trebuie să fie evaluat pentru el Suprafața proiectată efectivă (EPA) , care reprezintă atât stâlpul, cât și corpul de iluminat atașat acestuia. Un stâlp standard de 30 de picioare cu un singur corp de iluminat LED cu cap cobra de 150 W într-o zonă de vânt de 90 mph necesită un EPA de aproximativ 1,2 până la 1,8 picioare pătrate numai pentru corpul de iluminat, plus auto-EPA a stâlpului. Depășirea ratingului combinat EPA este o încălcare a codului și un risc structural de siguranță.

Finisaje si protectie anticoroziva

• galvanizare la cald: Cea mai bună protecție de bază, standard pentru majoritatea infrastructurii rutiere
• Acoperire cu pulbere peste galvanizare: Adaugă culoare și o barieră suplimentară, comună pentru stâlpii urbani decorativi
• Oțel pentru intemperii (COR-TEN): Formează o patina de oxid stabilă care previne coroziunea ulterioară; folosit în proiecte de estetică naturalistică sau industrială
• Stalpi din aliaj de aluminiu: Uneori confundat cu oțel; mai ușor, dar nu la fel de puternic la grosimea echivalentă a peretelui, mai bine în mediile sărate de coastă

Stalpi înveliți solari: integrarea energiei regenerabile în infrastructura peisajului stradal

Stalpi învelite solar reprezintă una dintre cele mai semnificative evoluții ale infrastructurii de iluminat exterior din ultimul deceniu. În loc să monteze un panou solar plat pe un braț orizontal în partea de sus a stâlpului, tehnologia învelită solar integrează celule fotovoltaice direct în jurul suprafeței cilindrice sau conice a stâlpului însuși, transformând întreaga structură într-un activ generator de energie.

Cum funcționează stâlpii înveliți solar

Celulele fotovoltaice dintr-un stâlp înfășurat solar sunt încorporate într-un substrat flexibil laminat care este lipit sau format în jurul stâlpului în timpul fabricării. Deoarece celulele se înfășoară în jurul întregii circumferințe, captează lumina soarelui din mai multe unghiuri pe parcursul zilei fără a necesita niciun mecanism de urmărire. Un stâlp tipic învelit solar cu a Diametru de 6 inchi și înălțime expusă de 20 de picioare oferă aproximativ Capacitate maximă de generare de la 80 la 150 de wați , în funcție de eficiența celulei și de localizarea geografică.

Energia generată în timpul zilei este stocată într-un banc de baterii cu fosfat de litiu fier (LiFePO4), fie găzduit în interiorul bazei stâlpului, fie într-o carcasă separată sub nivelul nivelului. Chimia LiFePO4 este preferată față de litiu-ion standard pentru infrastructura exterioară, deoarece tolerează un interval mai larg de temperatură ( minus 20°C până la 60°C domeniul de funcționare ) și are un ciclu de viață care depășește 2.000 de cicluri complete de încărcare-descărcare , ceea ce înseamnă aproximativ 10 până la 15 ani de ciclism zilnic înainte de degradarea semnificativă a capacității.

Avantaje față de panourile solare convenționale montate în partea superioară

• Reducerea sarcinii vântului: Un braț cu panou plat adaugă 3 până la 8 metri pătrați de EPA structurii stâlpului. Stâlpii înveliți solari elimină complet această adăugare, permițând utilizarea stâlpilor mai lumini sau a stâlpilor înălțimi mai mari în zonele cu vânt puternic.
• Rezistență vandalică: Celulele împachetate încastrate sunt mult mai rezistente la furt și vandalism decât ansamblurile de panouri proeminente, care sunt o țintă comună în spațiile publice.
• Integrare estetică: Profilul stâlpului curat și neîntrerupt se potrivește schemelor de design urban în care panourile solare tradiționale ar arăta industriale sau deplasate.
• Generare constantă de energie: Deoarece celulele se confruntă cu mai multe direcții ale busolei, producția de energie este mai consistentă în diferite momente ale zilei și nu scade la fel de brusc atunci când unghiul panoului este suboptim în raport cu soarele.

Limitări și considerații practice

Stalpii înveliți solari nu sunt universal superiori. Producția lor de energie per dolar de cost instalat este de obicei Cu 15 până la 25% mai mic decât un sistem cu ecran plat de dimensiuni echivalente în aceeași locație, deoarece celulele de pe partea umbrită a stâlpului generează puțină sau deloc putere la un moment dat. Ele sunt cele mai potrivite pentru locații în care estetica, încărcarea vântului sau preocupările de vandalism depășesc obiectivul de a maximiza randamentul de energie brută per dispozitiv.

Tehnologia flexibilă a panourilor solare și rolul acesteia în iluminatul modern al stâlpilor

Panoul solar flexibil este tehnologia de bază care permite atât stâlpilor înveliți solar, cât și a unei game tot mai mari de sisteme portabile și semi-permanente de iluminat exterior. Înțelegerea proprietăților sale ajută la specificarea produsului potrivit pentru fiecare aplicație.

Ce face un panou solar flexibil?

Panourile solare rigide convenționale folosesc celule de siliciu cristalin montate între sticlă și un cadru rigid din aluminiu. Un panou solar flexibil înlocuiește substratul rigid cu o peliculă subțire din oricare siliciu monocristalin, CIGS (seleniura de cupru indiu galiu) sau siliciu amorf depus pe un suport de polimer sau folie metalică. Rezultatul este un panou care se poate conforma suprafețelor curbate și are o grosime de numai 2 până la 4 milimetri , comparativ cu 30 până la 40 mm pentru panourile rigide standard.

Comparație de performanță: panouri flexibile versus rigide

Aplicații dincolo de împachetarea stâlpilor

Panoul solar flexibil își găsește aplicație mult dincolo de stâlpii înveliți solar. În iluminatul exterior, utilizările obișnuite includ integrarea în copertinele pergolei de terasă, capacele curbe ale peretelui de grădină, balustradele de doc pentru bărci și luminile portabile ale căii de la sol. Aceeași tehnologie stă la baza panourilor pliabile utilizate în instalațiile de iluminat temporare ale șantierului de lucru la distanță, unde un panou flexibil de 100 de wați care cântărește sub 4 lbs poate alimenta o lumină de lucru cu LED pentru o tură completă de noapte după o singură zi de încărcare solară.

Stalp solar cilindru: proiectare, performanță și instalare

The Pol solar cilindru este o soluție specială de iluminat exterior care combină structura stâlpului cilindric din oțel cu un sistem integrat de generare solară într-o singură unitate asamblată din fabrică. Spre deosebire de atașamentele solare de modernizare sau de conversia panourilor împachetate, un adevărat Stâlp Solar Cilindru este proiectat de la zero ca un sistem unificat, cu celulele solare, bateria, controlerul de încărcare și corpul de iluminat, toate specificate pentru a funcționa împreună în mod optim.

Specificații tipice ale unui sistem de poli solar cilindric

Un stâlp solar cilindru standard de calitate comercială din clasa de 20 de picioare include de obicei următoarele componente integrate:

• Corpul stâlpului: Cilindru din oțel galvanizat cu diametrul exterior de 4 până la 6 inchi, conic sau drept, cu finisaj cu pulbere stabilă la UV
• Generare solară: 80 până la 200 W de celule fotovoltaice flexibile sau semirigide integrate în suprafața stâlpului de-a lungul Unghi de acoperire de la 180 la 360 de grade
• Stocare baterie: Pachet de baterii litiu fier fosfat de 100 până la 400 Wh, evaluat pentru 3 până la 5 zile de autonomie (funcționare fără soare) la luminozitate maximă
• Controler de încărcare: Tipul MPPT (Maximum Power Point Tracking), care extrage până la Cu 30% mai multă energie de la panouri în comparație cu controlere PWM mai vechi în condiții variabile de nor
• Corp de iluminat: Modul LED de la 30 la 80 W cu unghi de fascicul reglabil (de obicei 60, 90 sau 120 de grade), temperatură de culoare de la 3000K la 5700K selectabilă, CRI mai mare de 70
• Comenzi inteligente: Senzor de la amurg până la zori, estompare activată de mișcare (100% în mișcare, 30 până la 50% în standby) și monitorizare de la distanță 4G/NB-IoT opțională

Cerințe de selecție și instalare a site-ului

Selectarea corectă a locului este esențială pentru performanța Polului Solar Cilindru. Stâlpul ar trebui să primească minim 4 ore de vârf pe zi (PSH) pentru a susține funcționarea pe timp de noapte, deși se recomandă 5 până la 6 PSH pentru latitudini nordice de peste 45 de grade. Obstacole cum ar fi clădirile, copertinele copacilor sau structurile adiacente care aruncă umbră pe stâlp mai mult de 2 ore în timpul ferestrei de generare de vârf (10:00 - 15:00, ora solară) va reduce substanțial starea de încărcare a bateriei și poate provoca o descărcare profundă prematură.

Cerințele fundației pentru un stâlp solar cu cilindru de 20 de picioare necesită de obicei un dig de beton 18 până la 24 inci în diametru și 4 până la 5 picioare adâncime , cu patru șuruburi de ancorare pe un cerc de șuruburi de 8 până la 12 inchi. Capacitatea portantă a solului trebuie verificată înainte de instalare, în special în soluri argiloase sau de umplutură unde rezistența la ridicare poate fi inadecvată.

Analiza costurilor și rambursării

Un stâlp solar cilindru complet instalat în clasa rezidențială sau comercială de 20 de picioare variază de la 2.500 USD până la 6.000 USD per unitate instalată , în comparație cu 800 - 2.500 USD pentru un stâlp convențional din oțel legat la rețea și un corp de iluminat cu LED (excluzând costurile de șanț și conectare electrice). Se adaugă șanțuri electrice pentru o instalație legată la rețea 10 până la 30 USD pe picior liniar , ceea ce înseamnă că orice locație în care cea mai apropiată conexiune la rețea este la mai mult de 150 până la 300 de metri distanță ajunge adesea la paritatea costului cu solar la sau înainte de instalarea inițială.

Economiile de costuri de operare sunt, de asemenea, semnificative: luminile stradale conectate la rețea consumă de obicei 400 până la 1.200 kWh pe stâlp pe an la prețurile curente ale energiei, în timp ce un Stâlp Solar Cilindru are costuri de energie zero și întreținere minimă (curățarea panoului o dată sau de două ori pe an, înlocuirea bateriei după 10 până la 15 ani la aproximativ 300 $ până la 600 $ pe stâlp).

Lumini solare pentru terasă: selectarea înălțimii corecte a stâlpilor și a sistemului

Printre cele mai accesibile aplicații pentru iluminarea stâlpilor solari, lumini solare pentru terasă instalațiile reprezintă un segment în creștere rapidă, determinat de interesul proprietarilor de a elimina lucrările electrice, obținând în același timp un spațiu de locuit în aer liber bine iluminat. Criteriile de selecție pentru iluminatul rezidențial pentru terase și punte diferă semnificativ de aplicațiile municipale sau comerciale.

Înălțime optimă pentru stâlpi de iluminat pentru terasă și punte

Pentru o terasă sau o terasă rezidențială tipică, luminile solare montate pe post funcționează cel mai bine la înălțimi între acestea 6 și 10 picioare . Sub 6 picioare, sursa de lumină se află aproape de nivelul ochilor, provocând strălucirea și interferența umbrelor cu zonele de relaxare. Peste 10 picioare, un singur dispozitiv solar de grad rezidențial produce rareori suficienți lumeni pentru a menține niveluri adecvate de lumânare pe o terasă standard de 200 până la 400 de metri pătrați.

Cele mai eficiente dispoziții de iluminat solar pentru terasă combină strategic înălțimile stâlpilor:

• Stâlpi de perimetru de 8 picioare: Montat la colțurile și la mijlocul balustradei punții pentru lumina ambientală generală
• Lumini pentru căi sau trepte de 4 până la 6 picioare: Unități solare joase în stil bolard de-a lungul alei, treptelor și marginilor patului de plantare
• Stalpi autoportante de 12 picioare: Unul sau doi stâlpi solari cu putere mai mare, amplasați central, pentru iluminarea activității peste zonele de luat masa sau de gătit

Ce să căutați în lumini solare pentru aplicații pe terasă

Nu toate luminile solare de terasă sunt create egale. Cea mai frecventă plângere a proprietarilor de case este că luminile se sting semnificativ sau se sting complet până la miezul nopții în zilele mai scurte de iarnă. Următoarele specificații indică un produs de calitate capabil să funcționeze de încredere toată noaptea:

• Puterea panoului de cel puțin 5W pentru un consum de lumină de 3 W pe oră (oferă o marjă semnificativă pentru zilele înnorate)
• Capacitatea bateriei de 2.000 mAh sau mai mare la 3,7 V pentru unitățile compacte sau 10.000 mAh și mai mult pentru unitățile post-top, se estimează că va funcționa între 10 și 12 ore
• Grad de protecție IP65 sau mai mare pentru a rezista la ploaie, umiditate și condens în mediile exterioare cu punte
• Panou solar și cap de lumină separate pe un cablu scurt: permite orientarea panoului spre sud în timp ce lumina este orientată în jos, îmbunătățind dramatic performanțele de iarnă în climatele nordice
• Putere de lume de la 300 la 800 de lumeni pentru unități de terasă montate pe stâlp; sub 200 de lumeni este doar decorativ și insuficient pentru deplasarea în siguranță pe punte

Sfaturi de instalare pentru performanță solară maximă pe punți

Mulți proprietari instalează, fără să știe, lumini solare pentru punte în locații care garantează performanțe slabe. Panoul solar de pe un stâlp de lumină de terasă trebuie să primească lumina directă a soarelui neumbrită timp de cel puțin 6 ore pe zi pentru a încărca complet bateria într-o zi obișnuită de vară. Contopirea punții, acoperișul pergolei, ramurile copacilor și structurile din apropiere sunt cele mai comune obstacole. Chiar și umbrirea parțială, în care o umbră acoperă doar 20% din suprafața panoului, poate reduce producția cu 40 până la 60% datorită arhitecturii în serie-circuit a majorității panourilor solare mici.

Când soarele plin nu este disponibil la locația stâlpului, luați în considerare un design cu panou divizat: montați panoul solar pe un perete orientat spre sud sau pe un stâlp de gard unde este disponibil soarele și treceți cablul de curent continuu de joasă tensiune la capul de lumină de la stâlpul de punte. Cabluri de până la 15 picioare la 3,7 V până la 6 V cu calibrul corespunzător al firului (22 până la 20 AWG) introduceți căderea de tensiune neglijabilă și permiteți o libertate completă în localizarea luminii independent de panou.

Compararea tipurilor de stâlpi de lumină: un ghid practic de decizie

Având atât de multe tipuri de stâlpi, înălțimi de montare și sisteme energetice disponibile, alegerea soluției potrivite necesită potrivirea categoriei de produse cu cerințele aplicației. Următorul cadru de comparație abordează cele mai comune puncte de decizie.

Coduri, standarde și autorizații pentru instalațiile de stâlpi de lumină

Orice instalare permanentă a stâlpilor de lumină este supusă codurilor locale de construcție, standardelor electrice și potențialelor ordonanțe de zonare. Următoarele standarde sunt cele mai frecvent menționate în Statele Unite și reprezintă o bază de referință la care majoritatea jurisdicțiilor o adoptă sau la care se referă:

Standarde cheie de cunoscut

• AASHTO LTS-6: Specificații standard pentru suporturi structurale pentru semne de autostradă, corpuri de iluminat și semnale de circulație. Aceasta reglementează proiectarea sarcinii vântului pentru stâlpii de iluminat stradal din oțel pe drepturi publice de trecere.
• ANSI/NEMA SL-1 și SL-2: Reglează înălțimile de montare a corpurilor de iluminat și configurațiile brațelor pentru iluminatul stradal.
• IES RP-8: Standardul de iluminare a drumurilor de la Illuminating Engineering Society, care oferă recomandări de înălțime de montare și distanță pentru fiecare clasificare a drumurilor.
• Articolul 410 NEC: Cerințele Codului electric național pentru instalarea corpurilor de iluminat, împământarea și metodele de cablare relevante pentru stâlpii conectați la rețea.
• Ordonanțele cerului întunecat: Peste 200 de orașe și județe din SUA au adoptat modele de ordonanțe de iluminat ale Asociației Internaționale a Cerului Întunecat (IDA) care limitează înălțimile de montare, necesită dispozitive de blocare completă și restricționează emisiile de lumină în sus. Verificați cerințele locale înainte de a specifica orice stâlp de mai sus 25 de picioare in residential zones .

Când este necesar un permis

O autorizație de construire este de obicei necesară pentru orice stâlp cu o fundație (îngropare directă sau bază de ancorare) care va fi o structură permanentă. Pragul variază în funcție de jurisdicție, dar o regulă comună este: orice structură mai înaltă de 6 picioare și atașată la sol necesită o autorizație . Luminile solare de pe punte de terasă pe stâlpi detașabili sau capace de stâlp, în general, nu necesită permise. Stâlpii solari cilindrici, stâlpii înveliți solar și stâlpii de iluminat stradal din oțel pe fundații permanente fac aproape întotdeauna.

Întrebări frecvente

1. Care este înălțimea standard pentru o lampă stradală rezidențială?

Stâlpul de înălțime standard pentru străzile rezidențiale este de obicei 20 până la 25 de picioare (6 până la 7,6 metri) . Această gamă echilibrează iluminarea adecvată pentru un drum rezidențial cu două benzi cu un control acceptabil al strălucirii pentru casele adiacente. Unele cartiere mai vechi au stâlpi de până la 15 picioare, în timp ce dezvoltările suburbane mai noi folosesc în mod obișnuit stâlpi de oțel de 20 de picioare, cu LED-uri cu cap de cobra sau accesorii pentru cutia de pantofi.

2. Cât de înalt este un stâlp de lumină într-o parcare?

Stalpii de iluminat pentru parcare sunt cel mai frecvent 20 până la 30 de picioare înălțime , cu 25 de picioare fiind cea mai frecventă înălțime specificată pentru loturile standard de suprafață. Stâlpii mai înalți de 30 până la 35 de picioare sunt utilizați în loturi mari, unde reducerea la minimum a numărului total de stâlpi este o prioritate, deoarece fiecare dispozitiv acoperă o suprafață mai mare. Stâlpii mai scurti de 15 până la 20 de picioare sunt uneori folosiți în loturi mici sau în structuri acoperite unde spațiul liber deasupra capului limitează înălțimea.

3. Care este diferența dintre un stâlp învelit solar și un stâlp solar cilindru?

Un stâlp învelit solar este un stâlp convențional de iluminat stradal din oțel pe care celule fotovoltaice flexibile au fost laminate sau înfășurate în jurul suprafeței exterioare. Un Stâlp Solar Cilindru este un sistem conceput special în care forma cilindrică, celulele solare, bateria, controlerul de încărcare și dispozitivul LED sunt proiectate și asamblate din fabrică ca un singur produs. Stalpii solari cilindri tind să aibă o optimizare mai bună a sistemului și garanții, în timp ce stâlpii înveliți solari oferă mai multă flexibilitate în adaptarea stocului de stâlpi existent la generarea solară.

4. Cum diferă un panou solar flexibil de un panou rigid în iluminatul exterior?

Un panou solar flexibil folosește celule monocristaline încapsulate sau cu peliculă subțire pe un suport de polimer, permițându-i să se conformeze suprafețelor curbate precum cilindrii poli. Panourile rigide folosesc celule încapsulate în sticlă într-un cadru de aluminiu și trebuie montate plat. Panourile flexibile sunt Cu 60 până la 80% mai ușor și adaugă încărcătură minimă de vânt, făcându-le esențiale pentru aplicațiile solare integrate în stâlpi. Cu toate acestea, de obicei au un Durată de viață mai scurtă cu 5 până la 10 ani decât panourile rigide din sticlă și costă mai mult pe watt de capacitate.

5. La ce înălțime ar trebui montate luminile solare pentru terasă?

Luminile solare pentru aplicațiile pe terasă funcționează cel mai bine atunci când sunt montate pe post 7 până la 9 picioare pentru iluminarea ambientală generală. La această înălțime, sursa de lumină curăță nivelul ochilor adulților tipic (evitând strălucirea), rămânând în același timp suficient de joasă pentru ca un dispozitiv solar rezidențial compact să mențină niveluri utile de lumânare pe suprafața punții. Luminile pentru trepte și căi au o înălțime între 18 și 36 de inci și servesc unei sarcini separate de a marca schimbările de nivel și marginile, mai degrabă decât să furnizeze iluminarea zonei.

6. Cât de adânc trebuie să fie îngropat un stâlp de iluminat stradal din oțel?

Adâncimea standard pentru stâlpii de iluminat stradal din oțel de îngropare directă urmează formula: 10% din lungimea totală a stâlpului plus 2 picioare . Pentru un stâlp de 30 de picioare, aceasta înseamnă o adâncime de îngropare de 5 picioare. Pentru instalațiile pe baza de ancorare, adâncimea fundației din beton este de obicei specificată de un inginer structural pe baza condițiilor solului și a cerințelor de încărcare a vântului, dar de obicei variază de la 3,5 până la 5 picioare adâncime pentru stâlpi de până la 35 de picioare.

7. Poate un stâlp solar cilindru să funcționeze în climat înnorat?

Da, dar autonomia bateriei este variabila cheie de design. Un stâlp solar cilindru bine specificat într-o climă cu o medie de 3 ore de vârf de soare pe zi (tipic pentru nordul Europei sau nord-vestul Pacificului SUA în timpul iernii) poate funcționa în continuare fiabil dacă acumulatorul oferă 3 până la 5 zile de autonomie la luminozitate maximă . Sistemele cu reglare inteligentă reduc consumul de energie cu 50 până la 70% în perioadele cu trafic redus, prelungind timpul de funcționare în mod substanțial. Instalatorii din regiunile înnorate ar trebui să specifice bănci de baterii mai mari și să ia în considerare secțiunile panoului cu înclinare reglabilă pentru a capta unghiul maxim al soarelui de iarnă.

8. Care este înălțimea stâlpului de lumină pentru aplicații pe autostradă sau cu catarg înalt?

Stâlpii de lumină pentru autostradă și catarg înalt variază de la 40 până la 100 de picioare sau mai mult in inaltime. Stalpi standard cu catarg înalt la nodurile de autostrăzi sunt de obicei 60 până la 80 de picioare înălțime și transportați mai multe capete de corpuri de iluminat (4 până la 12 corpuri) pe un inel coborât de un troliu pentru întreținere. Această abordare reduce dramatic numărul de stâlpi necesari pentru a ilumina o zonă mare de schimb în comparație cu stâlpii standard de drum, reducând atât costul infrastructurii, cât și cerințele de acces de întreținere.

9. Stalpii înveliți solar necesită vreo conexiune electrică la rețea?

Nu. Stalpii înveliți solari sunt proiectați ca sisteme complet în afara rețelei. Acestea generează, stochează și consumă energie electrică în întregime în ansamblul stâlpilor, nefiind nevoie de conexiune la rețeaua de utilități. Acesta este unul dintre avantajele lor principale în noile aplicații de dezvoltare, rurale și îndepărtate, unde costurile de extindere a rețelei sunt mari. Unele instalări includ o mică conexiune de rezervă cablată ca măsură de redundanță, dar aceasta este o opțiune mai degrabă decât o cerință și nu este necesară în majoritatea implementărilor.

10. Cum aleg între un stâlp de iluminat stradal din oțel de 20 de picioare și 30 de picioare pentru o parcare?

Factorul de decizie principal este numărul de stâlpi pe care îi doriți în lot. Un stâlp de 30 de picioare cu un corp de iluminat LED de 150 W luminează de obicei o zonă de acoperire de 90 până la 120 de picioare diametru , în timp ce un stâlp de 20 de picioare acoperă aproximativ 50 până la 70 de picioare în condiții de montaj echivalente. Mai puțini stâlpi, mai înalți, reduc costurile de fundație și de circuite electrice, dar necesită dispozitive de iluminare cu putere mai mare pentru a menține țintele de picior-lumânare. În cazul în care lotul are copaci sau obstacole în copaci care blochează stâlpii mai înalți sau dacă codurile locale limitează înălțimea la 25 de picioare, stâlpii de 20 de picioare devin alegerea practică, în ciuda faptului că necesită mai multe unități.

Înălțimile stâlpilor de lumină, tipurile de lampă și orientarea panourilor solare dintr-o privire

Stâlpii de lumină variază de la 3 metri (10 picioare) pentru grădini rezidențiale și aplicații pentru căi până la 40 de metri (130 de picioare) sau mai mult pentru instalațiile de schimb de stadii cu catarg înalt și autostrăzi. Stâlpii de iluminat stradal standard sunt de obicei de 8 până la 12 metri (26 până la 40 de picioare) pentru drumurile rezidențiale și arteriale, în timp ce stâlpii de parcare rulează de la 6 până la 10 metri (20 până la 33 de picioare). Înțelegerea înălțimii corecte pentru fiecare aplicație este esențială înainte de achiziție, deoarece înălțimea stâlpului determină în mod direct nivelul de iluminare la sol, numărul de stâlpi necesari și specificațiile de fundație necesare pentru a rezista încărcării vântului la înălțimea dată.

Pentru stâlpii solari care se montează a Panou solar lângă sau deasupra unui corp de iluminat, unghiul optim pentru panourile solare în Statele Unite continentale variază de la aproximativ 25 de grade în Florida (latitudine 25 până la 30 de grade nord) până la 47 de grade în Montana și Dakota de Nord (latitudine de 45 până la 49 de grade nord). Direcția este adevărată spre sud în emisfera nordică pentru instalațiile cu înclinare fixă. Pentru orice cod poștal specific din Statele Unite, calculatorul PVWatts National Renewable Energy Laboratory (NREL) oferă resursa solară exactă și unghiul optim de înclinare pentru acea locație, eliminând presupunerile din specificațiile panoului solar de pe stâlpii solari.

Acest ghid acoperă toate aceste subiecte în detaliu practic: înălțimile standard ale stâlpilor de lumină în funcție de aplicație, tipurile majore de stâlpi de iluminat și diferențele lor de inginerie, cum funcționează stâlpii solari ca sistem integrat, cum se determină direcția corectă a panoului solar prin codul poștal și cum se calculează unghiul optim pentru panourile solare pentru un randament maxim anual de energie.

Cât de înalți sunt stâlpii de lumină: înălțimi standard după aplicație

La întrebarea cât de înalți sunt stâlpii de lumină nu se poate răspunde cu un singur număr deoarece înălțimea corectă de montare depinde de aplicație: nivelul de iluminare țintă pe sol, distanța dintre stâlpi, lățimea zonei iluminate și distribuția fotometrică a corpului de iluminat montat. Fiecare combinație a acestor variabile produce o înălțime optimă unică a stâlpului care echilibrează acoperirea, uniformitatea și controlul strălucirii.

Iluminat Rezidențial Strazi și Căi

Iluminatul stradal de cartier rezidențial folosește cea mai mică înălțime a stâlpilor din orice aplicație de drum public. Stalpii standard de iluminat stradal rezidential din Statele Unite si Europa sunt de obicei 5 până la 8 metri (16 până la 26 picioare) înălțime, 6 metri fiind cea mai specificată înălțime pentru străzile rezidențiale standard cu lățimi ale carosabilului de 6 până la 8 metri. La această înălțime, un corp de iluminat rutier standard cu LED-uri cu distribuție fotometrică de tip II sau de tip III asigură o iluminare adecvată pe carosabil și pe poteca adiacentă, cu distanțe între stâlpi de 25 până la 35 de metri.

Iluminatul exclusiv pentru căi și pietoni folosește stâlpi chiar mai scurti, de obicei 3 până la 5 metri (10 până la 16 picioare) , deoarece iluminarea țintă pentru zonele pietonale este mai mică decât pentru carosabilul vehiculelor și pentru că înălțimi mai mici de montare oferă un mediu vizual mai intim, la scară umană, potrivit pentru parcuri, piețe și grădini rezidențiale. Dispozitivele de fixare pentru stâlp în stil bolard în intervalul de înălțime de la 0,6 la 1,2 metri definesc capătul cel mai de jos al categoriei de iluminare a căii și sunt utilizate în principal pentru demarcarea marginilor, mai degrabă decât pentru iluminarea generală.

Iluminat Rutier Comercial și Arterial

Străzile comerciale, arterele și străzile colectoare urbane necesită înălțimi de montare mai mari decât străzile rezidențiale pentru a oferi iluminare adecvată pe căile carosabile mai largi și pentru a menține rapoarte acceptabile de uniformitate pe mai multe benzi de circulație. Înălțimile standard de montare pentru iluminatul stradal comercial și stradal arterială sunt 8 până la 12 metri (26 până la 40 picioare) , cu 10 metri fiind cea mai frecventă înălțime specificată pentru drumurile arteriale cu două benzi cu lățimi ale carosabilului de 10 până la 14 metri.

Pentru autostrăzile separate și drumurile cu șosele cu două șosele în care stâlpii sunt plasați în mediana centrală și trebuie să ilumineze traficul în ambele sensuri de la un singur stâlp, înălțimea standard de montare crește la 12 până la 14 metri (40 până la 46 picioare) cu configurații de console cu braț dublu care extind corpurile de iluminat peste fiecare carosabil. Această configurație reduce numărul total de stâlpi pentru secțiuni de drum divizate cu aproximativ 40% în comparație cu montarea pe marginea drumului cu un singur braț, reducând semnificativ costul de instalare.

Iluminat parcare și zonă

Stalpii de lumină pentru parcare sunt de obicei 6 până la 10 metri (20 până la 33 picioare) înălțime, cu înălțimea specifică selectată în funcție de amenajarea parcării, nivelul de iluminare necesar (de obicei 10 până la 50 de picioare-lumânări la nivel în funcție de cerințele de securitate) și distribuția fotometrică a corpului de iluminat. Înălțimi mai mici de montare (6 până la 7 metri) sunt obișnuite în zonele de parcare rezidențiale unde reducerea la minimum a deversării luminii către proprietățile adiacente este o prioritate de proiectare. Înălțimi mai mari de montare (8 până la 10 metri) sunt utilizate în zonele comerciale și de parcare cu amănuntul unde este de dorit o distanță mai mare între stâlpi pentru a reduce numărul de stâlpi și fundații într-un lot mare.

Iluminat sport și catarg înalt

Stalpi de iluminat terenuri de sport pentru recreere comunitară și facilități școlare variază de la 12 până la 20 de metri (40 până la 65 de picioare) pentru a atinge înălțimile de montare necesare pentru niveluri de iluminare profesionale pe terenurile de joc fără strălucire excesivă asupra jucătorilor care privesc în sus, spre corpuri de iluminat. Facilitățile sportive profesionale și la nivel de stadion folosesc structuri de turn specializate la 20 până la 45 de metri (65 până la 150 de picioare) în funcție de sport și de nivelul de iluminare necesar (până la 2.000 de lux pentru acoperirea televiziunii de calitate transmisă a evenimentelor majore).

Stâlpii de iluminat cu catarg înalt pentru noduri de autostrăzi, facilități portuare, platforme aeroportuare și șantiere industriale mari variază de la 20 până la 40 de metri (65 până la 130 de picioare) în înălțime, cu ansambluri de inele de corpuri de iluminat de 6 până la 20 de corpuri de iluminat pe stâlp care luminează împreună suprafețe de până la 30.000 de metri pătrați dintr-un singur stâlp.

Referință rapidă pentru înălțimea stâlpului de lumină

Tipuri de stâlpi de iluminat: o clasificare practică

Tipurile de stâlpi de iluminat utilizate astăzi acoperă o gamă variată de la modele tradiționale decorative din fontă până la structuri moderne din oțel și aluminiu, fiecare potrivit pentru diferite cerințe estetice, structurale și funcționale. Înțelegerea principalelor tipuri de stâlpi de iluminat permite specificatorilor, municipalităților și proprietarilor de proprietăți să potrivească tipul stâlpului cu cerințele aplicației, mai degrabă decât să utilizeze opțiunea cea mai familiară sau cea mai ieftină.

Stalpi conici drepti din oțel sau aluminiu

Stâlpul de iluminat utilitar standard pentru majoritatea aplicațiilor moderne de iluminat rutier și parcare este stâlpul conic drept din oțel sau aluminiu. Acești stâlpi sunt fabricați prin laminare și sudare a plăcilor de oțel (pentru modelele din oțel galvanizat) sau extrudarea țaglelor de aluminiu (pentru modelele din aluminiu) într-o conică conică care se reduce de la un diametru de bază mai mare la un diametru de vârf mai mic. Conicitatea îmbunătățește eficiența structurală concentrând materialul acolo unde stresul la îndoire este cel mai mare (la bază) și reducând materialul unde stresul este cel mai mic (la vârf).

Stalpii conici din oțel galvanizat sunt cel mai utilizat tip de stâlp de lampă la nivel global, deoarece oferă performanțe structurale excelente la cel mai mic cost al materialului pe metru de înălțime. Galvanizarea la cald conform ASTM A123 oferă 85 până la 140 de microni de acoperire cu zinc care protejează oțelul de bază timp de 20 până la 30 de ani în majoritatea condițiilor atmosferice înainte ca acoperirea să devină necesară. Stalpii conici din aluminiu costă cu aproximativ 30% până la 50% mai mult decât stâlpii echivalenti din oțel, dar nu necesită tratament de suprafață și rezistă la coroziune pe termen nelimitat în toate mediile industriale și marine, cu excepția celor mai agresive, făcându-i alegerea preferată pentru instalațiile de coastă.

Lampăre decorative și de patrimoniu

Stâlpii decorativi sunt utilizați în cartierele istorice, centrele orașelor, străzile comerciale, piețe, parcuri și orice instalație în care stâlpul în sine trebuie să contribuie la caracterul estetic al mediului mai degrabă decât să fie o structură pur utilitară. Principalele materiale utilizate în felurile decorative și de patrimoniu sunt:

• Fonta: Materialul tradițional al stâlpului folosit în iluminatul stradal din epoca victoriană și edwardiană, care este încă reprodus pentru proiecte de conservare a patrimoniului și instalații noi care necesită un aspect autentic de epocă. Stâlpii din fontă sunt extrem de grei (de obicei, 200 până la 600 kg pentru un stâlp standard de 4 metri) și necesită întreținere regulată a vopselei pentru a preveni rugina, dar oferă un caracter vizual pe care materialele moderne nu îl pot reproduce. Ele sunt rezistente la daune de impact care ar zdrobi stâlpii din oțel sau aluminiu.
• Aluminiu turnat: Stâlpii decorativi moderni reproduc profilele vizuale ale modelelor tradiționale din fontă din aluminiu turnat, care este semnificativ mai ușor (aproximativ o treime din greutatea fontei), rezistent la coroziune fără vopsire și disponibil în orice culoare de strat de pulbere pentru flexibilitate în proiectare. Stâlpii decorativi din aluminiu turnat sunt alegerea dominantă pentru noile instalații decorative de iluminat stradal, deoarece oferă o estetică de patrimoniu cu proprietăți moderne ale materialelor.
• Polimer armat cu fibră de sticlă (FRP): Stâlpii decorativi FRP sunt utilizați în medii de coastă, fabrici chimice și alte medii corozive unde chiar și aluminiul ar necesita întreținere inacceptabilă și în aplicații în care nu pot fi tolerate componente metalice. Stalpii FRP pot fi fabricați în orice culoare și textură de suprafață și au risc de coroziune zero în orice mediu atmosferic.

Stâlpi din beton filat

Stâlpii din beton filat reprezintă o categorie majoră de tipuri de stâlpi de iluminat utilizați pe piețele în curs de dezvoltare și în unele aplicații de autostrăzi cu trafic intens, pe piețele dezvoltate, unde costul lor foarte scăzut și cerințele de întreținere zero depășesc dezavantajele de greutate mare și flexibilitate estetică limitată. Stalpii din beton filat precomprimat sunt fabricați prin turnarea betonului într-o matriță cilindrica rotativă care folosește forța centrifugă pentru a consolida amestecul în jurul unui miez de sârmă de oțel precomprimat. Stâlpul rezultat este puternic, durabil și nu necesită întreținere a suprafeței, dar este foarte greu, greu de transportat la locuri îndepărtate și nu poate fi acoperit cu pulbere sau ușor modificat după fabricație.

Stalpi de oțel octogonali și rotunzi pentru aplicații comerciale

Pentru parcări, proprietăți comerciale și facilități industriale ușoare în care performanța structurală moderată și costul competitiv sunt ambele importante, stâlpii drepti octogonali din oțel sunt specificați pe scară largă. Secțiunea transversală cu opt laturi oferă o rezistență mai bună la vibrațiile induse de vânt decât secțiunile transversale circulare de grosime echivalentă a peretelui, deoarece geometria octogonală sparge vărsarea vortexului care face ca polii circulari să oscileze la anumite viteze ale vântului (un fenomen numit rezonanță vortex Karman care a cauzat defecțiuni la oboseală în regiunile cu poli circulari înalți).

Tipuri de stâlpi de iluminat: Tabel de comparație

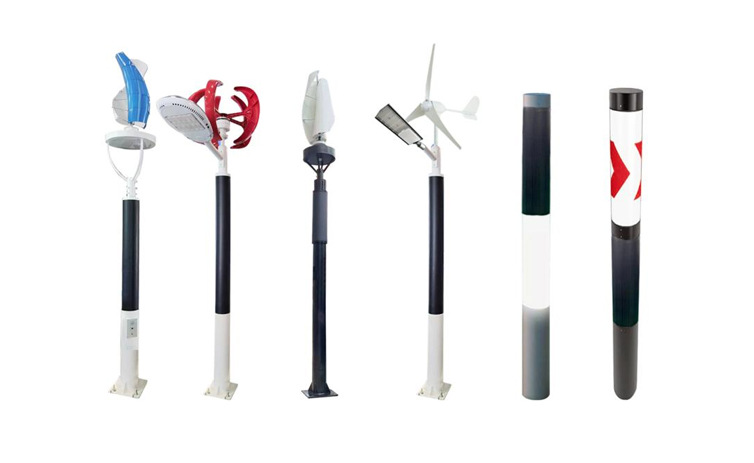

Stalpi solari: cum funcționează iluminatul solar integrat

Poli solari combină funcția structurală a unui stâlp de lumină convențional cu un panou solar integrat care generează energia electrică pentru alimentarea corpului de iluminat, un sistem de baterii care stochează energia colectată în timpul zilei pentru utilizare pe timp de noapte și un controler inteligent care gestionează fluxul de energie între panoul solar, baterie și corp de iluminat pentru a maximiza orele de iluminare fiabile, indiferent de variația zilnică a iradierii solare.

Componentele de bază ale unui sistem de poli solar

Fiecare sistem Solar Pole integrează următoarele componente, iar specificația fiecărei componente determină fiabilitatea sistemului, autonomia (câte zile înnorate consecutive poate funcționa fără reîncărcare) și costul total:

• Panou solar: Modulul fotovoltaic care convertește lumina solară în energie electrică DC. Panourile de siliciu monocristalin cu eficiențe de 20% până la 23% sunt specificația standard pentru aplicațiile Solar Pole, deoarece eficiența lor mai mare pe unitate de suprafață permite dimensiuni mai mici ale panoului pentru o putere dată, ceea ce reduce încărcarea vântului pe stâlp și îmbunătățește proporția vizuală a panoului solar în raport cu înălțimea stâlpului. Puterea nominală a panoului pentru stâlpii solari variază de la 30 de wați pentru stâlpii de iluminat pentru căile mici până la 400 de wați sau mai mult pentru stâlpii solari de iluminat rutier de mare putere.
• Sistem de stocare a bateriei: Stochează energia electrică generată de panoul solar pentru a fi utilizată în timpul nopții și în perioadele înnorate. Bateriile cu fosfat de fier litiu (LiFePO4) sunt standardul actual pentru aplicațiile Solar Pol, datorită duratei de viață lungi (2.000 până la 4.000 de cicluri complete de încărcare-descărcare, reprezentând 5 până la 11 ani de cicluri zilnice), stabilității termice și densității mari de energie. Bateriile cu plumb-acid sunt încă folosite în aplicații sensibile la costuri, dar necesită înlocuire mai frecventă (de obicei la fiecare 2 până la 4 ani) și au un ciclu de viață semnificativ mai mic.
• Corp de iluminat cu LED: Dispozitivul de ieșire luminoasă, aproape universal LED în instalațiile noi Solar Pole, deoarece eficiența luminoasă ridicată a LED-ului (de obicei 130 până la 180 de lumeni pe watt pentru corpurile de iluminat de drum și zonă) minimizează panoul solar și dimensiunea bateriei necesare pentru un anumit nivel de iluminare, ceea ce reduce direct costul de capital al întregului sistem Solar Pole.
• Controler de încărcare: Dispozitivul electronic care gestionează încărcarea bateriei de la Panoul Solar previne supraîncărcarea și supradescărcarea, iar în sistemele moderne controlează reglarea adaptivă a luminii LED pe baza stării de încărcare rămasă a bateriei, a orei nopții și a intrărilor de detectare a mișcării pentru a maximiza autonomia sistemului în perioadele de aport solar redus.

Avantajele stâlpilor solari față de iluminatul conectat la rețea

• Nu este necesară conexiune la rețea: Stâlpii solari elimină costul civil al șanțurilor pentru cablurile electrice subterane, care reprezintă de obicei 40% până la 60% din costul total instalat al unui sistem de iluminat convențional conectat la rețea. Pentru instalațiile din locații îndepărtate, de-a lungul noilor aliniamente rutiere unde nu există infrastructură electrică sau în locații în care costurile de conectare la rețea sunt deosebit de mari, eliminarea acestui cost civil face ca stalpii solari să fie competitivi din punct de vedere economic sau superiori alternativelor conectate la rețea.
• Costul curent zero al energiei electrice: După perioada de recuperare a costurilor de capital, stâlpii solari funcționează cu costuri de energie electrică zero, deoarece panoul solar generează toată energia electrică necesară din radiația solară liberă. Pentru municipalitățile din piețele cu tarife mari de energie electrică, această economisire continuă a costurilor reprezintă un avantaj financiar semnificativ față de durata de viață de 15 până la 25 de ani a instalației Solar Pole.
• Implementare rapidă: Instalațiile de stalpi solari pot fi finalizate mult mai rapid decât echivalentele conectate la rețea, deoarece nu există nicio dependență de disponibilitatea utilității electrice pentru a asigura o conexiune la rețea. Acest avantaj este deosebit de semnificativ pentru implementările de iluminat de urgență, iluminatul temporar pentru evenimente și noua infrastructură de dezvoltare care trebuie să fie operațională înainte ca infrastructura permanentă a rețelei electrice să fie instalată.

Limitări și constrângeri de proiectare ale polilor solari

• Resursă solară dependentă de locație: Stâlpii solari oferă performanțe fiabile în locații cu iradiere solară adecvată (orele de vârf anuale ale soarelui peste 4 ore pe zi), dar fiabilitatea lor devine problematică la latitudinile nordice (peste 55 de grade nord) în lunile de iarnă, când orele de vârf ale soarelui pot scădea sub 1 până la 2 ore pe zi pentru perioade lungi. În aceste locații, sunt necesare panouri solare foarte mari și sisteme de baterii pentru funcționarea fiabilă pe timp de iarnă, ceea ce crește semnificativ costul de capital și poate face alternativele conectate la rețea mai economice.
• Sensibilitate la umbrire: Un panou solar pe un stâlp solar este montat la o înălțime și o orientare fixă și nu poate fi repoziționat dacă amplasamentul devine umbrit de copaci, clădiri noi sau alte structuri după instalare. Chiar și umbrirea parțială a unui panou solar poate reduce în mod dramatic producția de energie, deoarece majoritatea configurațiilor standard de panouri solare folosesc diode de bypass care determină deconectarea eficientă a celulelor umbrite, reducând puterea panoului cu mai mult decât ar sugera doar proporția de suprafață umbrită.
• Costul înlocuirii bateriei: Spre deosebire de corpurile de iluminat conectate la rețea care necesită doar întreținerea lămpii și a driverului, sistemele Solar Pole necesită înlocuirea bateriei la fiecare 5 până la 10 ani, în funcție de chimia bateriei și de adâncimea ciclului de descărcare. Acest cost de înlocuire a bateriei trebuie luat în considerare în comparația costului total al ciclului de viață între stâlpii solari și alternativele conectate la rețea.

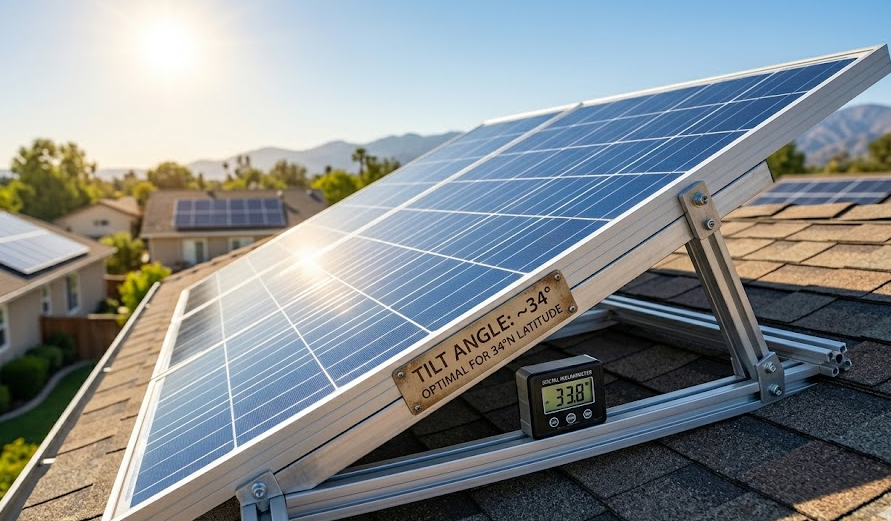

Unghiul optim pentru panourile solare: fizica și regulile practice

Unghiul optim pentru panourile solare este unghiul de înclinare (măsurat de la orizontală) la care un panou solar cu înclinare fixă captează radiația solară totală maximă pe parcursul întregului an pentru o anumită locație geografică. Acest unghi este determinat de latitudinea instalației și de variația declinației solare de-a lungul anului.

De ce Latitudinea determină unghiul optim pentru panourile solare

Altitudinea soarelui pe cer la amiaza solară (când este cea mai înaltă pe cer și la sud în emisfera nordică) variază în funcție de latitudinea observatorului și de anotimp. La ecuator (latitudine 0 grade), soarele trece direct deasupra capului la amiaza solară în timpul echinocțiului. La latitudinea de 45 de grade nord (latitudinea aproximativă a orașului Minneapolis, Minnesota sau Milano, Italia), soarele se află la 45 de grade deasupra orizontului la amiaza solară în timpul echinocțiului și mai jos iarna, mai mare vara.

Un panou solar cu înclinare fixă ​​captează radiația solară maximă atunci când este orientat perpendicular pe razele soarelui. Deoarece unghiul mediu de elevație al Soarelui pe parcursul anului este egal cu complementul latitudinii (90 de grade minus latitudinea), unghiul optim pentru panourile solare într-o anumită locație este aproximativ egal cu unghiul de latitudine local. La latitudinea de 35 de grade nord (aproximativ latitudinea Los Angeles, California sau Tokyo, Japonia), unghiul de înclinare anual optim este de aproximativ 33 până la 37 de grade. La latitudinea de 51 de grade nord (aproximativ latitudinea Londrei, Anglia sau Calgary, Canada), unghiul de înclinare anual optim este de aproximativ 49 până la 53 de grade.

Calcul precis al unghiului optim pentru maximizarea randamentului anual

Datele de cercetare și simulare din NREL și din instrumentul PVWatts confirmă faptul că relația empirică dintre latitudine și unghiul optim de înclinare pentru maximizarea randamentului anual în majoritatea locațiilor urmează modelul:

• Pentru latitudini cuprinse între 0 și 25 de grade: Unghiul optim de înclinare este egal cu aproximativ 0,87 ori latitudinea plus 3,1 grade. La 20 de grade latitudine, aceasta oferă o înclinare optimă de aproximativ 20,5 grade.
• Pentru latitudini cuprinse între 25 și 50 de grade: Unghiul optim de înclinare este egal cu aproximativ latitudinea plus 2 până la 5 grade. La latitudinea de 40 de grade, înclinarea optimă este de aproximativ 42 până la 45 de grade.
• Pentru latitudini peste 50 de grade: Unghiul de înclinare anual optim este în mod obișnuit de 50 până la 55 de grade, deși strategiile de optimizare sezonieră care măresc înclinarea iarna și scad vara pot îmbunătăți randamentul anual față de optimul cu unghi fix în aceste locații de latitudini înalte.

Penalizarea randamentului pentru depășirea unghiului optim cu plus sau minus 5 grade este de obicei de numai 1% până la 3% din randamentul anual , ceea ce înseamnă că constrângerile practice, cum ar fi comoditatea structurală, estetica sau necesitatea unui suport cu unghi fix pe un stâlp solar pot fi acceptate fără un sacrificiu semnificativ al producției de energie. Penalizarea randamentului devine mai semnificativă pentru abateri mai mari de 10 până la 15 grade față de optim, în special pentru panourile orientate spre sud din emisfera nordică, unde o abatere de 20 de grade de la înclinarea optimă reduce randamentul anual cu 5% până la 10%.

Unghiuri de înclinare anuale optime în funcție de regiunea SUA

Panou solar Direction by Zip Code: How to Find Your Site-Specific Optimal Orientation

Găsirea direcției precise a panoului solar după codul poștal pentru orice locație din Statele Unite necesită utilizarea unuia dintre instrumentele de analiză a resurselor solare disponibile public care calculează orientarea optimă și randamentul anual estimat de energie pentru un panou solar la anumite coordonate geografice. Instrumentul cel mai autorizat și utilizat pe scară largă este Calculatorul PVWatts al NREL, care este disponibil gratuit online și calculează producția anuală de energie AC și factorul de capacitate așteptat pentru un sistem de panouri solare în orice locație din SUA.

Cum să utilizați NREL PVWatts pentru direcția panoului solar prin cod poștal

1. Navigați la Calculatorul PVWatts la pvatts.nrel.gov și introduceți codul poștal sau adresa în câmpul de căutare a locației. Instrumentul va identifica cea mai apropiată stație de date despre resursele solare și va încărca datele de iradiere solară pentru locația dvs.
2. Introduceți capacitatea sistemului a panoului solar pe care îl evaluați (evaluarea de vârf în watt CC al panoului sau al matricei). Pentru un singur sistem de Pol solar, acesta ar putea fi de la 100 la 200 de wați; pentru un acoperiș mare sau o matrice montată la sol, ar putea fi kilowați sau megawați.
3. Setați unghiul de înclinare la valoarea egală cu latitudinea dvs. (o bună aproximare de pornire) și setați azimutul la 180 de grade (sud adevărat în emisfera nordică). Notați producția anuală de energie estimată afișată.
4. Variați unghiul de înclinare în trepte de 5 grade deasupra și sub latitudinea dvs. și observați modificarea producției anuale de energie. Unghiul de înclinare care produce producția maximă de energie anuală este unghiul optim specific pentru panourile solare.
5. Confirmați că direcția este adevărată spre sud (azimut 180 de grade în convenția PVWatts), nu sud magnetic. Diferența dintre sudul adevărat și sudul magnetic (declinația magnetică) variază în funcție de locație: în estul Statelor Unite, nordul magnetic se află la aproximativ 10 până la 15 grade vest de nordul adevărat, ceea ce înseamnă că o citire a busolei sudului trebuie corectată pentru a găsi sudul adevărat.

Pentru cele mai multe locații continentale din SUA, rezultatul unghiului de înclinare optim PVWatts va fi de la 2 până la 4 grade față de latitudinea amplasamentului, confirmând regula generală de latitudine-egal-optim-înclinare ca punct de plecare practic. Locațiile cu nori semnificative în anumite anotimpuri (cum ar fi nord-vestul Pacificului cu nori grei de iarnă) pot prezenta un optim ușor diferit de regula simplă a latitudinii, deoarece resursa solară nu este distribuită uniform în cele patru sezoane.

Panou solar Direction for Solar Poles: Practical Mounting Considerations

Când montați un panou solar pe un stâlp solar, orientarea optimă calculată din PVWatt ar trebui implementată în designul suportului montat pe stâlp. Cu toate acestea, instalațiile Solar Pol au constrângeri practice specifice care modifică uneori optimul teoretic:

• Încărcarea vântului pe panoul solar: Un panou solar montat la un unghi de înclinare pe un stâlp acționează ca o velă de vânt, generând o forță laterală semnificativă asupra stâlpului, care crește odată cu suprafața panoului și unghiul de înclinare. La latitudini peste 45 de grade, unghiurile optime de înclinare de 45 până la 50 de grade produc sarcini de vânt mai mari decât unghiurile de înclinare mai mici, ceea ce poate necesita o secțiune transversală a stâlpilor sau o specificație de fundație mai puternică. În zonele cu vânt puternic, poate fi adoptată o înclinare practică de 10 până la 15 grade sub optimul teoretic pentru a reduce încărcarea vântului la niveluri acceptabile, acceptând o reducere mică (2% până la 5%) a randamentului energetic anual.
• Umbrire de la stâlp sau brațul corpului de iluminat: Structura stâlpului în sine și brațul corpului de iluminat pot arunca umbre asupra panoului solar în anumite momente ale zilei, în special dimineața devreme și după-amiaza târziu, când soarele este scăzut și la un unghi care aduce umbra stâlpului peste panou. Amplasarea panoului pe stâlp trebuie evaluată pentru autoumbrire la unghiurile extreme ale soarelui pentru latitudinea de instalare pentru a confirma că nu are loc umbrire semnificativă în timpul orelor de amiază cu radiație ridicată.
• Alinierea orientării drumului: Stâlpii solari instalați de-a lungul drumurilor pot avea orientarea limitată de aliniamentul drumului, care poate să nu fie exact est-vest. Un panou solar pe un stâlp solar de-a lungul unui drum nord-sud nu poate fi orientat spre sud fără să iasă în afara carosabilului. În astfel de cazuri, orientarea panoului este de obicei setată la unghiul maxim orientat spre sud care poate fi atins în limitele spațiale ale instalației.

Specificarea stâlpilor solari pentru proiectele de iluminat în afara rețelei: dimensionarea sistemului complet

Dimensionarea corectă a stâlpului solar pentru iluminatul în afara rețelei necesită calcularea necesarului de energie al sistemului (din puterea nominală a corpurilor de iluminat cu LED și orele de funcționare necesare pe noapte), energia solară disponibilă la fața locului, stocarea bateriei necesară pentru autonomia necesară (numărul de zile înnorate consecutive în care sistemul trebuie să funcționeze fără soare) și suprafața panoului solar necesară pentru a reîncărca în mod fiabil bateria în condiții tipice ale șantierului.

Dimensionarea sistemului de pol solar pas cu pas

1. Determinați necesarul de energie pe noapte: Înmulțiți puterea corpului de iluminat LED în wați cu orele de funcționare necesare pe noapte. Un corp de iluminat LED de 60 de wați care funcționează 12 ore pe noapte necesită 720 de wați-oră (0,72 kWh) de energie pe noapte.
2. Determinați capacitatea necesară a bateriei: Înmulțiți necesarul de energie pe noapte cu zilele de autonomie necesare (de obicei, 3 până la 5 zile pentru majoritatea aplicațiilor comerciale Solar Pole) și împărțiți la adâncimea de descărcare a bateriei (maximum 80% pentru LiFePO4). Pentru autonomie de 5 zile: 720 Wh x 5 zile împărțit la 0,80 = 4.500 Wh (4,5 kWh) capacitatea bateriei necesară.
3. Determinați capacitatea minimă a panoului solar: Panoul solar trebuie să reîncarce bateria din starea minimă de încărcare (după 5 zile înnorate consecutive în exemplul de mai sus) într-un interval de timp rezonabil când soarele revine, furnizând în același timp energia zilnică de funcționare. Folosind orele de vârf zilnice medii ale site-ului de la PVWatt, împărțiți necesarul total de energie zilnic (rezerva de încărcare plus energia de funcționare) la orele de vârf ale soarelui pentru a obține valoarea minimă a panoului în wați-vârf.
4. Aplicați marja de design: Adăugați o marjă de proiectare de 20% până la 30% la dimensiunea minimă calculată a panoului pentru a lua în considerare murdăria panoului, reducerea temperaturii, pierderile de cablu și ineficiența controlerului. Această marjă asigură performanță fiabilă pe toată durata de viață a sistemului, pe măsură ce acești factori de pierdere se acumulează.

Întrebări frecvente

1. Cât de înalți sunt stâlpii de lumină pentru străzile rezidențiale standard?

Stalpii de iluminat stradal rezidential standard sunt de obicei 5 până la 8 metri (16 până la 26 picioare) înălțime, 6 metri fiind cea mai specificată înălțime pentru străzile rezidențiale standard cu lățimi ale carosabilului cu o singură bandă de 6 până la 8 metri. La această înălțime, corpurile de iluminat rutiere standard cu LED-uri cu distribuții fotometrice de tip II sau de tip III asigură iluminarea țintă pentru străzile rezidențiale (de obicei 5 până la 15 lux iluminare medie menținută în funcție de standardul de iluminat rutier aplicabil) la distanțe între stâlpi de 25 până la 35 de metri.

2. Care sunt principalele tipuri de stâlpi de iluminat folosite în mediile urbane moderne?

Principalele tipuri de stâlpi de iluminat în mediile urbane moderne sunt: ​​stâlpi conici din oțel galvanizat pentru iluminatul general rutier (cel mai utilizat tip la nivel global datorită combinației lor de performanță structurală și cost redus); stâlpi conici din aluminiu pentru instalații de coastă și premium care necesită rezistență la coroziune fără întreținere; stâlpi decorativi din aluminiu turnat pentru centrele orașelor, piețe și străzi comerciale unde estetica este la fel de importantă ca și funcționalitatea; Stalpi compozit FRP pentru medii agresive chimic; și stâlpi din beton filat pe piețele în curs de dezvoltare unde întreținerea minimă și costul foarte scăzut sunt factorii principali. Stâlpii solari reprezintă o categorie în creștere care poate fi configurată în oricare dintre aceste forme structurale cu adăugarea de panouri solare și componente ale bateriilor.

3. Care este unghiul optim pentru panourile solare la 35 de grade latitudine nord?

La latitudinea de 35 de grade nord (aproximativ Los Angeles, California; Dallas, Texas; sau Tokyo, Japonia), unghiul optim pentru panourile solare pentru un randament maxim anual de energie este de aproximativ 33 până la 37 de grade față de orizontală, care este aproape, dar ușor peste unghiul de latitudine locală. Această înclinare este rezultatul asimetriei dintre căile solare de vară și iarnă la această latitudine: vara aduce un unghi solar foarte mare cu zile lungi care pot fi surprinse la unghiuri de înclinare mai mici, în timp ce iarna aduce un unghi solar scăzut cu zile scurte care beneficiază de unghiuri de înclinare mai mari, iar echilibrul anual optim scade puțin peste unghiul de latitudine la aceste locații de latitudine medie.

4. Cum găsesc direcția panoului solar după codul poștal pentru locația mea specifică?

Cea mai precisă metodă de a găsi direcția panoului solar prin codul poștal este să utilizați Calculatorul NREL PVWatts la pvwatts.nrel.gov. Introduceți codul poștal, setați azimutul panoului la 180 de grade (sud adevărat), variați unghiul de înclinare în trepte de 5 grade și notați producția anuală de energie la fiecare înclinare. Înclinarea care produce producția anuală maximă este unghiul optim specific pentru amplasamentul dvs. pentru panourile solare. Amintiți-vă că azimutul PVWatts folosește nordul adevărat ca zero, deci 180 de grade corespund sudului adevărat. Sudul magnetic diferă de sudul real prin valoarea declinației magnetice locale, care trebuie aplicată dacă utilizați o busolă pentru a orienta panoul.

5. Cum funcționează polii solari și cât durează?

Stâlpii solari funcționează prin colectarea energiei solare printr-un panou solar montat pe structura stâlpului, stochând energia într-un sistem de baterii la bord și folosind acea energie stocată pentru a alimenta un corp de iluminat cu LED-uri în timpul nopții. Un controler inteligent de încărcare gestionează fluxul de energie, adaptând luminozitatea corpului de iluminat în funcție de starea bateriei și de ora nopții pentru a maximiza fiabilitatea. Componentele structurale ale stâlpilor au o durată de viață de 20 până la 30 de ani, potrivite stâlpilor de iluminat convenționali. Panoul solar are o garanție tipică de performanță de 25 de ani. Corpurile de iluminat cu LED durează între 50.000 și 100.000 de ore. Bateriile LiFePO4 necesită înlocuire la fiecare 7 până la 10 ani, care este cel mai frecvent eveniment de întreținere din ciclul de viață al Polului Solar.

6. Sunt stâlpii solari mai rentabili decât iluminatul conectat la rețea?

Stâlpii solari sunt, în general, mai rentabili decât iluminatul conectat la rețea atunci când costul șanțurilor pentru cablurile electrice subterane este mare, când locul de instalare este îndepărtat de infrastructura electrică existentă sau când tariful de energie electrică aplicabil este ridicat. Costul de capital al unui sistem Solar Pole este de obicei cu 30% până la 60% mai mare decât un echivalent conectat la rețea pe stâlp, dar această primă este compensată de eliminarea costurilor civile de șanțuri (care reprezintă de obicei 40% până la 60% din costul total de instalare conectat la rețea) și eliminarea costurilor curente cu electricitatea pe durata de viață a sistemului. Pentru site-urile în care costurile de conectare la rețea sunt mici și tarifele de energie electrică sunt scăzute, economia favorizează sistemele conectate la rețea.

7. Contează direcția panoului solar dacă îl înclin în unghiul corect?

Da, atât unghiul de înclinare, cât și direcția (azimutul) unui panou solar sunt importante pentru maximizarea randamentului energetic. În emisfera nordică, un panou solar ar trebui să fie orientat spre sud (azimut 180 de grade) pentru a maximiza expunerea la traiectoria soarelui pe cer. Orientarea spre est sau vest de sudul real reduce semnificativ producția anuală de energie: un panou orientat spre sud-est sau sud-vest (45 de grade față de sudul real) captează aproximativ 90% până la 93% din energia unui panou adevărat orientat spre sud la înclinarea optimă. Un panou orientat spre est sau vest captează doar aproximativ 75% până la 80% din energia panoului optim orientat spre sud. Instrumentul de direcție a panoului solar prin codul poștal confirmă sudul real pentru orice locație, luând în considerare factorii locali.

8. Care este diferența dintre un stâlp solar și un stâlp de lumină convențional cu o conexiune la energie solară?

Un stâlp solar este un sistem de iluminat autonom complet integrat în care panoul solar, bateria, controlerul și corpul de iluminat sunt toate proiectate și proiectate pentru a funcționa împreună ca un singur sistem, cu structura stâlpului proiectată pentru a suporta încărcarea vântului a panoului solar și pentru a integra compartimentul bateriei în baza stâlpului sau într-o carcasă proiectată special. Un stâlp de lumină convențional cu o conexiune separată de energie solară este un aranjament hibrid în care stâlpul a fost proiectat inițial pentru servicii conectate la rețea și a fost adăugat un panou solar ca urmare, adesea cu o cutie de baterii montată pe suprafață și un controler de încărcare care poate să nu fie integrat structural sau specificat optim pentru locația geografică și cerințele de iluminare ale stâlpului. Stâlpii solari construiți special oferă performanțe mai bune, estetică mai bună și durate de viață mai lungi decât stâlpii convenționali convertiți în majoritatea aplicațiilor.

9. Pot polii solari să funcționeze în mod fiabil în statele nordice cu mai puțină lumină solară?

Stâlpii solari pot funcționa în mod fiabil în statele nordice, inclusiv Minnesota, Wisconsin, Michigan și nord-vestul Pacificului, dar trebuie să fie dimensionați corespunzător pentru resursa solară mai mică de iarnă din aceste locații. Adaptările cheie ale designului pentru instalațiile de la Polul Solar de Nord includ: capacitate mai mare a panourilor solare pentru a capta energie adecvată în timpul zilelor scurte de iarnă (creșterea raportului panou-încărcare de la 1,2 la 1,5 tipic pentru instalațiile sudice la 2,0 la 3,0 sau mai mare); capacitate mai mare a bateriei pentru a oferi autonomia necesară de mai multe zile în perioadele înnorabile extinse; controlere adaptive de luminozitate care reduc ieșirea corpului de iluminat în perioadele cu resurse reduse pentru a extinde autonomia; și optimizarea atentă a unghiului optim pentru panourile solare pentru a prioritiza captarea energiei de iarnă prin înclinarea panoului mai abruptă decât unghiul de latitudine, acceptând o anumită reducere a randamentului de vară în schimbul performanțelor îmbunătățite de iarnă.

10. Cum afectează încărcarea vântului proiectarea stâlpului solar în comparație cu stâlpii de lumină convenționali?

Încărcarea vântului pe un stâlp solar este semnificativ mai mare decât pe un stâlp de lumină convențional de înălțime echivalentă, deoarece panoul solar montat pe stâlp acționează ca o velă, generând o forță laterală substanțială atunci când vântul suflă perpendicular pe fața panoului. Un Panou Solar monocristalin de 200 de wați cu dimensiuni de aproximativ 1,0 metru pe 1,7 metri prezintă o suprafață proiectată de 1,7 metri pătrați față de vânt. La o viteză proiectată a vântului de 45 m/s (o valoare tipică pentru zona de vânt ASCE 7 categoria II), această față a panoului generează o forță a vântului de aproximativ 2.500 până la 3.500 Newtoni pe suportul panoului și vârful stâlpului, care trebuie să fie rezistentă de structura stâlpului și fundație. Această încărcare suplimentară necesită, de obicei, o grosime a peretelui stâlpului cu 20% până la 40% mai mare decât un stâlp convențional de înălțime echivalentă și o fundație cu o adâncime de încadrare mai mare sau un diametru mai mare a bazei de beton pentru a rezista momentului de răsturnare mai mare la nivel.

Dimensiunile lampilor stradale și înălțimile stâlpilor: răspunsuri directe pentru fiecare aplicație

Lămpile stradale variază de obicei de la 5 metri (16 picioare) la 12 metri (40 de picioare) înălțime, drumurile rezidențiale utilizând stâlpi de 5 până la 8 metri, drumurile arteriale și colectoare folosind stâlpi de 8 până la 10 metri și autostrăzi sau intersecții mari folosind stâlpi de la 10 până la 14 metri înălțime. Înălțimea exactă a unui iluminat stradal nu este arbitrară: este determinată de lățimea drumului, nivelul de iluminare necesar la suprafața drumului, aranjamentul de montare (un singur braț, braț dublu sau mediană centrală) și modelul de distribuție a luminii a corpului de iluminat montat în partea de sus. Înțelegerea acestor relații permite inginerilor, municipalităților, designerilor de peisaj și dezvoltatorilor imobiliari să specifice de la început înălțimea corectă a stâlpului, mai degrabă decât să descopere deficiențele de iluminare după instalare.

Întrebarea cu privire la cât de înalte sunt lămpile stradale apare în mai multe contexte distincte: planificarea infrastructurii, dezvoltarea privată, înlocuirea stâlpilor existenți, potrivirea peisajelor stradale de patrimoniu și specificarea luminilor solare all-in-one pentru zonele în afara rețelei. Fiecare context are propriile standarde de guvernare și constrângeri practice, iar acest ghid le abordează pe toate cu date specifice, mai degrabă decât cu generalizări ample. De asemenea, acoperă relația dintre direcția și unghiul panoului solar pentru sistemele de iluminat solar montate pe stâlpi, dimensiunile și aplicațiile stâlpilor de lumină de grădină și luminilor solare pentru stâlpi de gard și diferențele cheie dintre luminile stradale cu LED, luminile stradale HPS și luminile solare All in One ca cadru de decizie pentru specificațiile de iluminat.

Cât de înălțime sunt lămpile stradale: standarde de înălțime în funcție de drum și tip de aplicație

Înălțimea unui stâlp de lampă este guvernată de standardele de clasificare a drumurilor, codurile naționale de proiectare a iluminatului și cerințele de iluminare publicate în standarde precum EN 13201 (Europa), ANSI/IES RP-8 (America de Nurd) și AS/NZS 1158 (Australia și Noua Zeelandă). Aceste standarde definesc valorile minime ale iluminării medii menținute pentru fiecare categorie de drum, iar înălțimea stâlpului este una dintre variabilele cheie de proiectare pe care proiectantul de iluminat le optimizează pentru a atinge conformitatea la un cost minim instalat.

Lămpi stradale rezidențiale și locale: 5 până la 8 metri

Pe străzile rezidențiale, cul-de-sac, suprafețele comune și drumurile locale de acces cu lățimi ale carosabilului de 5 până la 8 metri, stâlpii în intervalul de înălțime de 5 până la 6 metri sunt standard. La această înălțime, un corp de iluminat cu o distribuție de rază medie poate ilumina o lățime de drum de 6 până la 8 metri la distanțe de 25 până la 30 de metri, îndeplinind în același timp cerința minimă de iluminare orizontală de 5 până la 10 lux specificată pentru drumurile rezidențiale în majoritatea standardelor naționale. Un stâlp de 6 metri este cea mai comună înălțime pentru iluminatul stradal rezidențial în Regatul Unit, Europa și multe părți ale Asiei , unde modelele de străzi urbane dense favorizează stâlpii mai scurti la distanțe mai apropiate față de stâlpii înalți la distanțe mari.

În Statele Unite, înălțimile stâlpilor rezidențiali în intervalul de 7,6 metri (25 de picioare) până la 9,1 metri (30 de picioare) sunt mai frecvente, reflectând secțiunile transversale mai largi ale drumului și dezavantajele mai mari tipice designului străzilor suburbane din America de Nord. Tipurile de stâlpi decorativi utilizate în cartierele istorice și mediile din centrul orașului folosesc adesea stâlpi mai scurti de 4 până la 5 metri cu corpuri de iluminat glob sau capete de felinare pentru a obține scara vizuală corectă pentru peisajele stradale orientate spre pietoni.

Lămpi stradale colectoare și artereale: 8 până la 10 metri

Drumurile colectoare, drumurile secundare de distribuție și arteriile urbane cu lățimi ale carosabilului de la 9 la 14 metri sunt de obicei iluminate de stâlpi în intervalul de înălțime de la 8 la 10 metri. La 8 până la 10 metri, un corp de iluminat cu rază largă poate acoperi o cale carosabilă cu două benzi cu un singur aranjament de montaj eșalonat sau opus, la distanțe de 30 până la 40 de metri, îndeplinind cerințele de iluminare medie de 10 până la 30 de lux ale categoriilor de colectoare și artere minore. Stâlpul de 8 metri cu un singur braț de extensie este specificația standard pentru majoritatea proiectelor de iluminare a drumurilor arteriale urbane în cadrul programelor de infrastructură din Europa, Orientul Mijlociu și Asia de Sud-Est.

Dimensiunile lămpii stradale la această clasă de înălțime includ de obicei un diametru al arborelui de 76 până la 114 milimetri la bază, care se micșorează la 42 până la 60 milimetri în partea de sus, cu o grosime a peretelui de 3 până la 5 milimetri pentru stâlpii de iluminat stradal din oțel galvanizat la cald și 4 până la 6 milimetri pentru stâlpii ornamentali. Brațul de extensie adaugă o proiecție orizontală de 0,5 până la 2,5 metri față de axa stâlpului, poziționând corpul de iluminat peste carosabil pentru o distribuție optimă a luminii pe suprafața drumului.

Iluminat autostrăzi și catarg înalt: 10 până la 45 de metri

Autostrăzile, autostrăzile, sensurile giratorii mari și nodurile folosesc stâlpi de la 10 la 14 metri pentru montarea convențională a coloanei cu un singur braț sau cu două brațe. Pentru zone mari deschise, inclusiv curți portuare pentru containere, parcări de stadion, terenuri de sport și curți industriale, stâlpii înalți de la 20 la 45 de metri poartă matrice multi-lumini montate pe inel care pot ilumina câteva hectare dintr-un număr mic de poziții de stâlpi. Un stâlp de catarg înalt de 30 de metri care poartă 12 până la 16 proiectoare LED de 500 de wați fiecare poate ilumina o suprafață de aproximativ 2 hectare la o iluminare medie menținută de 30 de lux. , făcând sistemele cu catarg înalt cea mai economică soluție pe metru pătrat de suprafață iluminată pentru spații deschise foarte mari.

Stalpii din oțel pentru aplicații cu catarg înalt sunt fabricați din secțiuni tubulare conice din oțel cu diametre de bază de 400 până la 700 de milimetri, proiectați pentru a rezista la sarcini ale vântului de peste 150 km/h și la încărcarea dinamică a ansamblului inelului de iluminat. Acești stâlpi sunt în mod obișnuit echipați cu un troliu și un dispozitiv de coborâre care permite coborârea inelului corpului de iluminat la înălțimea de lucru pentru înlocuirea și întreținerea lămpii, fără a fi nevoie de echipament de acces ridicat.

Stalpi de iluminat stradal din oțel și stâlpi de catarg de oțel: materiale, dimensiuni și design structural

Performanța structurală a unei instalații de iluminat stradal depinde la fel de mult de stâlp, cât și de corpul de iluminat. Stâlpii de iluminat stradal din oțel sunt tipul de stâlp dominant în infrastructura globală de iluminat stradal, reprezentând aproximativ 70 până la 80% din toate instalațiile de stâlpi noi din întreaga lume. , datorită combinației lor de rezistență ridicată, calitate dimensională consecventă, durată lungă de viață și capacitatea de a fi fabricate la înălțimi și configurații personalizate pe care stâlpii din aluminiu și beton nu se potrivesc cu ușurință. Înțelegerea dimensiunilor cheie și a parametrilor de proiectare ai stâlpilor din oțel permite specificarea și achiziția precise.

Dimensiuni standard ale stâlpului: arbore, placă de bază și dispoziție șurub de ancorare

Un standard Stâlp de iluminat stradal din oțel pentru o instalație de 8 metri are următoarele dimensiuni fizice tipice:

• Înălțimea totală deasupra nivelului: 8,0 metri (cu încă 0,5 până la 0,8 metri de încastrare sub nivelul nivelului pentru stâlpii de îngropare directă sau o placă de bază cu șuruburi de ancorare fixate la 500 până la 700 mm în fundația de beton)
• Diametrul bazei: 100 până la 140 mm pentru stâlpi conici conici; 76 până la 114 mm pentru stâlpi cilindrici drepți
• Diametrul de sus: 42 până la 60 mm, dimensionate pentru a accepta dimensiunile standard ale țevilor pentru corpuri de iluminat (EN 40 specifică diametrele țevilor de 42 mm și 60 mm pentru compatibilitatea cu corpurile de iluminat europene)
• Grosimea peretelui: 3,0 până la 5,0 mm pentru stâlpi de iluminat rutier standard; 5,0 până la 8,0 mm pentru stâlpi în zone cu vânt puternic sau care transportă configurații grele cu brațe duble sau cu corpuri de iluminat mari
• Dimensiuni placa de baza: 250 x 250 mm până la 400 x 400 mm, grosime de la 12 până la 20 mm, cu patru găuri pentru șuruburi de ancorare la 200 până la 300 mm diametrul cercului bolțului
• Intrare cablu: Deschidere deformată cu diametrul de 60 până la 80 mm la 300 până la 500 mm deasupra nivelului solului pentru gestionarea cablurilor și accesul la ușa de inspecție

Stalpii de iluminat stradal din oțel sunt de obicei finisați cu galvanizare la cald până la o acoperire de zinc de minim 85 micrometri (echivalent cu 600 g pe metru pătrat) conform EN ISO 1461, oferind o durată de viață proiectată de protecție împotriva coroziunii de 30 până la 50 de ani în mediile urbane tipice. Vopselele decorative cu pulbere sau vopsea umedă sunt aplicate pe suprafața galvanizată pentru instalații cu culoarea specificată în centrele orașelor, parcuri și peisaje stradale de patrimoniu.

Stâlpi din oțel pentru catarg înalt și iluminat sportiv

Stalpi din oțel pentru aplicații cu catarg înalt, sunt structuri proiectate mai degrabă decât produse standard fabricate, fiecare stâlp fiind proiectat la o înălțime specifică, o zonă de vânt, sarcina corpului de iluminat și starea fundației. Parametrii structurali cheie pentru stâlpii din oțel includ:

• Clasa materialului: S355 sau oțel structural echivalent cu capacitate mare de curgere (rezistență minimă de curgere 355 MPa), comparativ cu S235 utilizat pentru stâlpii de iluminat rutier standard, oferind capacitatea de moment de încovoiere mai mare necesară pentru stâlpii înalți sub sarcinile vântului
• Profil secțional: Arbore conic conic cu mai multe secțiuni asamblat din 2 până la 4 secțiuni cu flanșe prinse împreună pe șantier pentru stâlpi de peste 20 de metri, permițând transportul pe remorci cu platformă standard în limitele legale de lungime
• Diametrul bazei la grad: 400 până la 700 mm pentru stâlpi între 20 și 45 de metri, cu grosimea peretelui de 8 până la 16 mm variind de-a lungul înălțimii arborelui
• Fundația: Pilon din beton armat cu diametrul de 1,5 până la 3 metri și adâncime de 4 până la 8 metri, cu șuruburi de ancorare turnate cu diametrul M36 până la M56 în aranjamente circulare de 8 până la 12 șuruburi

Dimensiuni stâlpi de lumină de grădină și cap de lampă de grădină

Stâlpi de lumină de grădină ocupă capătul inferior al spectrului de înălțime a stâlpilor în aer liber, de obicei variind de la 2,5 la 4,5 metri pentru iluminarea căilor și a grădinii în parcuri, blocuri de locuințe, peisaje de stațiuni și piețe comerciale. La aceste înălțimi, obiectivul de iluminare trece de la uniformitatea suprafeței drumului la ambianța vizuală, orientarea pietonilor și iluminarea de accent a caracteristicilor peisajului, ceea ce înseamnă că designul și estetica capului lămpii de grădină sunt la fel de importante ca și performanța fotometrică a corpului de iluminat.

Stâlpii de lumină de grădină standard sunt disponibili în fontă decorativă, extrudat de aluminiu sau profile rotunde din oțel. Stâlpii din fontă în stilul felinarului victorian, de obicei de 3 până la 4 metri înălțime, cu caneluri ornamentale și suporturi de rulare, sunt specificațiile standard pentru parcurile de patrimoniu și schemele de pietonizare din centrul orașului. Stâlpii de extrudare din aluminiu în profile drepte sau curbate contemporane, cu înălțimea de 3 până la 4,5 metri, cu diametre subțiri ale arborelui de 76 până la 89 mm, sunt alegerea dominantă pentru iluminatul modern al peisajului în dezvoltările comerciale și rezidențiale.

Un cap de lampă de grădină pentru un stâlp de grădină de 3 metri utilizează de obicei un modul LED de 15 până la 30 de wați , producând un flux luminos de 1.500 până la 3.000 de lumeni cu o temperatură de culoare alb cald de 2.700 până la 3.000 K, care este preferată în mediile rezidențiale și de ospitalitate pentru calitatea sa vizuală confortabilă și măgulitoare din punct de vedere estetic. Carcasa corpului de iluminat este de obicei realizată din aluminiu turnat sub presiune, cu un difuzor din sticlă călită sau policarbonat, finisat pentru a se potrivi sau completa tratamentul suprafeței stâlpului.

Tipuri de iluminat stradal: Lumini stradale cu LED vs. Lumini stradale HPS vs. Lumini solare All in One

Alegerea între Lumini stradale LED , HPS Lumini stradale , și Lumini solare All in One este cea mai importantă decizie tehnică în orice proiect de iluminat stradal, determinând nu numai costul de capital inițial, ci și costul energiei pe termen lung, sarcina de întreținere, amprenta de carbon și calitatea luminii a instalației pentru următorii 20 până la 30 de ani. Lumini stradale LED are now the technically and economically dominant choice for grid-connected street lighting in almost all application categories , în timp ce luminile solare All in One au devenit o soluție cu adevărat viabilă și rentabilă pentru instalațiile în afara rețelei și la distanță unde costul extinderii rețelei este prohibitiv.

Lumini stradale LED: eficiență, control și durată lungă de viață

Lumini stradale LED acum obțineți eficiențe luminoase de 150 până la 200 de lumeni pe watt pentru produsele comerciale cu cele mai înalte performanțe, comparativ cu 90 până la 120 de lumeni pe watt pentru sursele de sodiu de înaltă presiune (HPS) și 40 până la 70 de lumeni pe watt pentru sursele de halogenuri metalice pe care le-au înlocuit în mare măsură. Acest avantaj de eficiență reduce în mod direct puterea necesară pentru a îndeplini un anumit standard de iluminare: un drum care necesita un iluminat stradal HPS de 250 W poate fi de obicei deservit de un iluminat stradal LED de 100 până la 150 W care îndeplinește o iluminare medie menținută echivalentă sau mai mare, cu un consum de energie proporțional mai mic.

Perioada de rambursare pentru înlocuirea luminilor stradale HPS cu lumini stradale LED, calculată numai pe economiile de energie, este de obicei de 3 până la 6 ani la tarifele de electricitate comerciale , și over a 20-year service life, the total cost of ownership of an LED installation is typically 40 to 60 percent lower than the equivalent HPS installation when maintenance cost savings are included alongside energy savings. LED Street Lights have a rated service life of 50,000 to 100,000 hours (L70 point, the point at which output falls to 70 percent of initial value), compared to 10,000 to 24,000 hours for HPS lamps, dramatically reducing the frequency and cost of lamp replacement maintenance.

Luminile stradale LED moderne oferă, de asemenea, capacități de iluminare inteligentă pe care Lumini stradale HPS nu le poate egala: diminuare în funcție de un program definit sau ca răspuns la senzorii de lumină ambientală și detectoarele de mișcare, monitorizare de la distanță și detectarea defecțiunilor prin rețele wireless și colectare de date privind consumul de energie și orele de funcționare care sprijină luarea deciziilor privind managementul infrastructurii. Un oraș care instalează un sistem de iluminat stradal LED în rețea cu management de la distanță poate reduce consumul de energie cu încă 20 până la 40 la sută dincolo de LED-ul de bază, comparativ cu economisirea HPS prin reglarea inteligentă a luminii în perioadele cu trafic redus.

Lumini stradale HPS: tehnologia moștenită încă în funcțiune

HPS Lumini stradale rămân în funcțiune în porțiuni mari ale infrastructurii de iluminat stradal din lume, inclusiv multe piețe în curs de dezvoltare unde programele de înlocuire a LED-urilor nu au fost încă finanțate și unele sisteme vechi pe piețele dezvoltate în care înlocuirea a fost amânată din motive bugetare. Sursele de lumină HPS produc o lumină galben-chihlimbar caracteristică cu un indice de redare a culorilor (CRI) de 20 până la 25, care este adecvat pentru vizibilitatea rutieră, dar redă culorile slab și reduce capacitatea camerelor de securitate de a capta imagini utile de identificare.

Contextele principale în care luminile stradale HPS rămân specificate pentru noile instalații sunt limitate la situațiile în care culoarea chihlimbar cald este necesară din punct de vedere estetic pentru respectarea peisajului stradal de patrimoniu, în care costul de capital inițial foarte scăzut al echipamentelor HPS față de LED-uri este constrângerea primordială de achiziție sau în care infrastructura disponibilă pentru sisteme LED inteligente (calitatea energiei, abilitățile de întreținere, canalele de achiziție) nu este încă existentă. În toate celelalte circumstanțe, un producător reputat de iluminat stradal cu LED va recomanda tehnologia LED ca alegere tehnică și economică superioară pentru noile proiecte de iluminat stradal.

Lumini solare All in One: Performanță în afara rețelei și considerații de proiectare

Lumini solare All in One integrați un panou solar, o baterie cu litiu, un modul LED, un senzor de mișcare și un controler de încărcare într-o singură unitate autonomă care se montează direct pe capul stâlpului, fără cablare externă sau conexiune la rețea. Această integrare elimină costul lucrărilor civile de șanțuri, așezarea conductelor și instalarea cablurilor care reprezintă 30 până la 60 la sută din costul total instalat al unui sistem de iluminat stradal conectat la rețea, făcând Lumini solare All in One să fie competitiv sau avantajos din punct de vedere al costurilor pentru instalațiile în zone rurale, regiuni în curs de dezvoltare, moșii îndepărtate, drumuri de șantier și orice locație în care costul de conectare la rețea este ridicat în raport cu valoarea luminii.

O lumină solară all-in-one de înaltă calitate, cu un modul LED de 40W, o baterie cu litiu fosfat de fier de 50Wh și un panou solar monocristalin de 40W poate oferi 10 până la 12 ore de iluminare la putere maximă într-o locație care primește 4 până la 5 ore de vârf pe zi. , care acoperă întreaga perioadă de noapte în majoritatea latitudinilor locuite pentru cel puțin 85 până la 90 la sută din nopți într-un an când funcționarea autonomă este proiectată în mod corespunzător cu o capacitate adecvată a bateriei în raport cu perioada de resurse solare din cel mai rău caz. Reducerea gradului de sesizare a mișcării, care reduce puterea la 30 până la 40% atunci când nu este detectată nicio activitate a pietonului sau vehiculului și crește până la 100% atunci când este detectată mișcarea, extinde rezistența autonomă a luminilor solare All in One Lights, permițând aceluiași sistem să funcționeze în mod fiabil în perioade mai lungi de înnorat, fără a sacrifica siguranța funcțională.

Limitarea luminilor solare All in One comparativ cu luminile stradale LED conectate la rețea este dependența lor de resursele solare zilnice, ceea ce le face inadecvate pentru latitudini peste aproximativ 60 de grade nord sau sud (unde orele de soare de iarnă sunt insuficiente pentru a încărca bateria), pentru locații la umbră permanentă de clădiri sau copaci sau pentru aplicații care necesită funcționare garantată cu putere maximă în fiecare noapte, indiferent de luminozitate sau lumini critice pe autostradă. infrastructura.

Direcția și unghiul panoului solar pentru iluminat solar stradal și grădini

Direcția și unghiul panoului solar al oricărui sistem de iluminat exterior alimentat cu energie solară, fie că este o lumină solară All in One pe un stâlp de stradă, un corp de iluminat solar de grădină de sine stătător sau lumini solare pentru stâlpi de gard de la limita proprietății, sunt cele mai critice variabile de proiectare pentru maximizarea recoltei zilnice de energie din resursele solare disponibile. Găsirea greșită a direcției și unghiului panoului solar este motivul cel mai comun pentru care luminile solare exterioare au performanțe slabe sau nu funcționează în mod fiabil noaptea , și it is a design error that is entirely avoidable with basic knowledge of the principles governing solar panel orientation.

Direcția optimă a panoului solar: cu fața spre ecuator

Direcția optimă a busolei pentru un panou solar este către ecuator de la locul instalării: spre sud în emisfera nordică și spre nord în emisfera sudică. Această orientare maximizează iradierea zilnică cumulativă interceptată de panou, deoarece soarele urmărește un arc pe cerul sudic (în emisfera nordică) sau pe cerul nordic (în emisfera sudică), iar un panou orientat direct către acel arc primește lumina solară la unghiul cel mai direct pentru cea mai lungă perioadă zilnică.

Abaterile de până la 30 de grade est sau vest de sudul real (în emisfera nordică) reduc producția anuală de energie solară cu mai puțin de 5 procente , care este o penalizare nesemnificativă din punct de vedere comercial și înseamnă că instalațiile de panouri orientate spre est sau spre vest pe clădiri sau stâlpi cu opțiuni de orientare limitate sunt încă viabile. Abaterile de peste 45 de grade de la sud încep să producă penalizări energetice mai semnificative: un panou orientat spre est sau spre vest pierde aproximativ 20% din randamentul solar anual în comparație cu sud, iar un panou orientat spre nord din emisfera nordică pierde 40 până la 60%, în funcție de latitudine, făcându-l inadecvat pentru aplicații de iluminare prea mare fără un factor de iluminare foarte mare.

Pentru lămpile solare integrate All in One, în care panoul este fixat în partea superioară sau în spatele corpului de iluminat, instalatorul trebuie să se asigure că stâlpul este poziționat și orientat astfel încât partea panoului corpului de iluminat să fie orientată spre sud (emisfera nordică) la instalare. Multe modele Solar All in One Light includ un marcaj de referință al busolei pe carcasa dispozitivului de fixare sau instrucțiuni de instalare care specifică în mod explicit care față a unității trebuie să îndrepte către ecuator.

Unghiul optim al panoului solar: Latitudinea este egală cu înclinarea

Unghiul optim de înclinare a unui panou solar față de orizontală este egal cu latitudinea locului de instalare pentru maximizarea randamentului energetic anual. La o latitudine de 30 de grade nord (corespunzător unor orașe precum Cairo, Houston și Shanghai), înclinarea fixă ​​optimă este de aproximativ 30 de grade față de orizontală. La o latitudine de 51 de grade nord (Londra), înclinarea optimă este de aproximativ 51 de grade. La o latitudine de 23 de grade nord (tropice), panourile montate aproape plat la 15 până la 25 de grade față de orizontală ating performanțe anuale aproape de optime.

Pentru luminile solare pentru stâlpi de gard și alte produse de iluminat solare decorative mici, în care panoul este parte integrantă a designului produsului și este montat la un unghi fix de către producător, produsul este de obicei proiectat pentru o anumită bandă de latitudine și nu ar trebui să fie utilizat în mod semnificativ în afara acelei benzi fără a aștepta o performanță redusă. O lumină solară pentru stâlpi de gard, concepută pentru utilizare tropicală, cu o înclinare a panoului de 15 grade, va recolta substanțial mai puțină energie pe zi în latitudinile nord-europene, unde ar fi adecvată o înclinare de 50 de grade, ceea ce poate duce la nefuncționarea luminii pentru întreaga perioadă de noapte.

Pentru panourile solare cu înclinare reglabilă de pe stâlpii străzii în banda de latitudine de la 20 la 55 de grade, setarea înclinării panoului la 10 grade față de latitudinea locală realizează cel puțin 95% din randamentul energetic anual maxim posibil. , care este suficient de precis pentru proiectarea practică a iluminatului stradal fără a fi nevoie de un software de modelare solară specific locației. Suporturile de înclinare reglabile pe stâlpii de iluminat stradal solar care permit unghiul panoului să fie setat pe teren la instalare sunt, prin urmare, o caracteristică valoroasă pentru produsele destinate să fie implementate într-o gamă geografică largă.

Evitarea umbririi: cea mai practică preocupare de instalare a panourilor solare

Chiar și o umbră mică care acoperă 5 până la 10% din suprafața activă a unui panou solar poate reduce puterea acestuia cu 30 până la 50% datorită conexiunii electrice în serie a celulelor din interiorul panoului, ceea ce înseamnă că celula cea mai slabă (cea mai umbrită) limitează puterea curentă a întregului șir. Pentru luminile solare pentru stâlpi de gard situate în apropierea copacilor de grădină, a gardurilor vii sau a clădirilor, umbrirea în timpul perioadei de la mijlocul dimineții sau la mijlocul după-amiezii, când unghiul soarelui este relativ scăzut, este o cauză comună a încărcării inadecvate, care are ca rezultat stingerea luminii înainte de sfârșitul nopții.

Regula practică pentru evaluarea amplasamentului panoului solar este să se asigure că panoul are o vedere neobstrucționată a cerului timp de cel puțin 6 ore pe zi, centrată pe amiaza solară, fără obiecte care aruncă umbră într-un sector unghiular orizontal de 90 de grade (45 de grade pe fiecare parte spre sud în emisfera nordică). Maparea umbrelor folosind o aplicație de calcul al traseului solar cu camera telefonului îndreptată către locația panoului din poziția de montare prevăzută este o metodă simplă și fiabilă pentru identificarea riscurilor de umbrire înainte de instalare.

Lumini solare pentru stâlpi de gard și lumini stradale în aer liber: ghid de selecție și instalare

Luminile solare pentru stâlpi de gard și luminile stradale în aer liber îndeplinesc roluri complementare în spectrul aplicațiilor de iluminat exterior, de la marcarea limitelor proprietății și iluminarea decorativă a grădinii la scară internă până la iluminatul de siguranță a drumurilor și ale căilor la scara infrastructurii. Selectarea și instalarea corectă a fiecăruia necesită înțelegerea capacităților și limitărilor tehnice specifice ale acestora.

Lumini solare pentru stâlpi de gard: la ce performanță să vă așteptați

Luminile solare pentru stâlpi de gard sunt lumini decorative și funcționale de accent concepute pentru montarea pe capace pentru stâlpi de gard, stâlpi de poartă și pereți de delimitare joase. Folosesc panouri solare monocristaline mici de 0,5 până la 2 W, pachete mici de baterii cu hidrură metalică de nichel sau litiu de 300 până la 800 mAh și module LED de 0,5 până la 3 W care produc 30 până la 200 de lumeni de lumină. Acest nivel de ieșire este adecvat pentru marcarea marginii căii, definirea estetică a limitelor grădinii și ambianța generală, dar nu este adecvat pentru iluminatul căilor critice pentru siguranță sau iluminatul pentru accesul vehiculelor, care necesită niveluri de putere mai ridicate ale luminilor stradale în aer liber sau stâlpilor de căi dedicati cu corpuri de iluminat de 10 până la 30W.

Luminile solare de calitate pentru stâlpi de gard de la producători de renume realizează 8 până la 12 ore de funcționare pe noapte după o zi întreagă de încărcare în lumina directă a soarelui , utilizând controlul automat de pornire și oprire a amurgului prin intermediul unei fotocelule integrate. Produsele bugetare cu panouri și baterii de calitate inferioară pot dura doar 4 până la 6 ore într-o zi de încărcare bună și nu reușesc să funcționeze în mod fiabil după câteva zile înnorate consecutive. Specificarea produselor cu tehnologie de baterii cu litiu, mai degrabă decât hidrură metalică de nichel, prelungește durata de viață de la aproximativ 500 de cicluri (aproximativ 18 luni de funcționare zilnică) la 2.000 sau mai multe cicluri (5 până la 6 ani), o diferență semnificativă de durabilitate care justifică prețul modest al produselor echipate cu litiu pentru instalațiile permanente de grădină.

Lumini stradale în aer liber: specificații pentru performanțe comerciale de încredere

Luminile stradale de exterior pentru aplicații comerciale, municipale și de infrastructură trebuie să îndeplinească un standard de performanță și durabilitate substanțial mai ridicat decât produsele decorative de grădină. Specificațiile cheie de verificat atunci când achiziționați lumini stradale în aer liber de la orice producător de lumini stradale cu LED includ:

• Evaluare IP: IP65 minim pentru carcasa corpului de iluminat (etanș la praf și protejat împotriva jeturilor de apă din orice direcție); IP66 sau IP67 este de preferat pentru medii de coastă sau cu precipitații mari
• Evaluare IK: Rezistența la impact IK08 sau IK09 pentru corpurile de iluminat din zonele publice supuse actelor de vandalism sau impact accidental
• Date LM80 și TM21: Date de întreținere a lumenului publicate de la testarea LM80 care confirmă pretenția de viață L70 a modulului LED, care ar trebui verificată în raport cu durata de viață nominală declarată de producător pentru a confirma că afirmația este susținută de datele de testare, mai degrabă decât extrapolată din ore de testare insuficiente
• Protecție la supratensiune: Protecție la supratensiune de minim 10 kV conform IEC 61000-4-5 pentru corpurile de iluminat de pe instalațiile expuse montate pe stâlpi, susceptibile la tranzitorii induși de trăsnet pe rețeaua de alimentare
• Clasificarea distribuției luminii: Distribuția de tip II, III sau IV așa cum este definită de standardele IES, potrivită cu lățimea drumului și decalajul stâlpului pentru a obține raportul de uniformitate necesar pe suprafața drumului
• Interval de temperatură de funcționare: Evaluat pentru întreaga gamă de temperatură ambientală a climatului de instalare, de obicei între minus 40°C și plus 50°C pentru produsele destinate implementării globale

Un producător responsabil de iluminat stradal cu LED va furniza fișiere fotometrice complete în format IES sau EULUMDAT pentru fiecare model de corpuri de iluminat, permițând proiectantului de iluminat să importe datele despre corpuri de iluminat în software-ul de proiectare standard din industrie (cum ar fi Dialux sau Relux) și să producă un calcul de conformitate cuantificat care să demonstreze că instalația propusă îndeplinește standardul de iluminare aplicabil înainte de a comanda sau instala orice stâlp.

Alegerea unui producător de iluminat stradal cu LED: criterii cheie de evaluare

Piața globală pentru iluminatul stradal cu LED include sute de producători, de la mărci premium europene și nord-americane, cu integrare completă a producției pe verticală și programe cuprinzătoare de certificare de la terți, până la producători cu costuri reduse care produc produse de calitate foarte variabilă fără date de performanță verificate. Selectarea greșită a producătorului de iluminat stradal cu LED pentru un program major de infrastructură poate duce la defecțiuni premature ale corpurilor de iluminat, performanță neconformă și costuri de înlocuire care depășesc orice economii inițiale de achiziție.

Următoarele criterii oferă un cadru structurat pentru evaluarea oricărui producător de iluminat stradal cu LED care este luat în considerare pentru o achiziție semnificativă:

• Certificare terță parte: Produsele trebuie să aibă ENEC (Europa), UL sau DLC (America de Nord), schema CB sau o certificare națională echivalentă care să confirme că produsul a fost testat de un laborator independent acreditat în raport cu standardele relevante de siguranță și performanță ale produsului.
• Transparența aprovizionării componentelor LED: Producătorii premium folosesc cipuri LED de la furnizori de nivel 1 (Cree, Lumileds, Osram, Seoul Semiconductor, Nichia) și pot documenta sursa cipului în specificațiile produsului; aprovizionarea nedezvăluită cu cip LED este un indicator de risc semnificativ pentru produsele care pretind o eficacitate ridicată
• Testare fotometrică independentă: Datele fotometrice ar trebui să fie generate de un laborator de goniofotometru acreditat (nu de instalația proprie a producătorului), iar referința raportului de testare ar trebui să fie verificabilă; datele fotometrice auto-raportate fără copierea de rezervă a raportului de testare de la terți nu sunt de încredere
• Design management termic: Sistemul de management termic al corpului de iluminat (geometria radiatorului, materialele interfeței termice, temperatura joncțiunii LED-ului la puterea nominală) este determinantul principal al menținerii lumenului pe termen lung; producătorii care furnizează date de simulare termică sau rezultate ale testelor de temperatură a joncțiunilor măsurate demonstrează o inginerie superioară a produsului
• Condiții de garanție și suport financiar: O garanție de produs de 5 ani de la un producător de iluminat stradal cu LED-uri cu substanță comercială verificabilă și o rețea de servicii stabilită oferă o reducere semnificativă a riscurilor pentru achizițiile la scară de infrastructură; garanțiile de la producători care ar putea să nu fie activi comercial pe durata garanției nu oferă nicio protecție practică

Întrebări frecvente

1. Cât de înălțime au lămpile stradale pe un drum rezidențial standard?

Lămpile stradale rezidențiale au de obicei 5 până la 6 metri înălțime pe majoritatea piețelor europene și asiatice. În America de Nord, stâlpii de 7,6 până la 9,1 metri sunt mai des întâlniți pe străzile rezidențiale din cauza secțiunilor transversale mai largi ale drumurilor. Înălțimea este selectată pentru a atinge nivelul necesar de iluminare la distanța dintre stâlpi necesară pentru lățimea specifică a drumului iluminat.

2. Care sunt dimensiunile tipice ale lampilor stradale pentru o instalație de drum arterial?

Pentru un stâlp de iluminat de 8 până la 10 metri, dimensiunile tipice ale lampilor stradale includ un diametru de bază de 100 până la 140 mm, un diametru superior de 42 până la 60 mm, o grosime a peretelui de 3 până la 5 mm și o placă de bază de 300 x 300 mm până la 400 x 400 mm. Înălțimea totală a stâlpului deasupra nivelului este de 8 până la 10 metri, cu o înglobare de 0,5 până la 0,8 metri sub nivel pentru stâlpii de înmormântare directă.

3. Cât de înalți sunt stâlpii de lumină utilizați pentru iluminarea zonei de catarg înalt?

Stâlpii de lumină cu catarg înalt, utilizați pentru iluminarea zonei mari a portului, stadioanelor, nodurilor de autostrăzi și curților industriale variază de la 20 la 45 de metri înălțime. Un stâlp de oțel de 30 de metri care poartă 12 până la 16 proiectoare LED poate ilumina aproximativ 2 hectare la o iluminare medie menținută de 30 de lux. , făcând sistemele cu catarg înalt cea mai economică soluție pe zonă iluminată pentru spații deschise foarte mari.

4. Care este direcția optimă și unghiul panoului solar pentru luminile solare All in One?

Direcția optimă a panoului solar este către ecuator: spre sud în emisfera nordică și spre nord în emisfera sudică. Unghiul optim de înclinare este egal cu latitudinea locală. Abaterile de până la 30 de grade de la sud reduc producția anuală cu mai puțin de 5 la sută, dar abaterile de peste 45 de grade produc penalizări semnificative de energie care compromit fiabilitatea funcționării pe timp de noapte.

5. Cât timp funcționează luminile solare pentru stâlpi de gard pe noapte?

Lumini solare de calitate pentru stâlpi de gard cu baterii de litiu și module LED eficiente 8 până la 12 ore de funcționare pe noapte, după o zi întreagă de încărcare în lumina directă a soarelui . Produsele economice cu baterii nichel-hidrură metalică pot dura doar 4 până la 6 ore. Produsele cu baterii cu litiu au o durată de viață de 2.000 sau mai multe cicluri (5 până la 6 ani de utilizare zilnică), comparativ cu 500 de cicluri pentru alternativele cu hidrură metalică de nichel.

6. Care sunt principalele tipuri de iluminat stradal utilizate în infrastructura modernă?

Cele trei tipuri principale de iluminat stradal în uz curent sunt lumini stradale cu LED (dominant pentru toate instalațiile noi conectate la rețea), lumini stradale HPS (tehnologia moștenită fiind înlocuită progresiv) și lumini solare All in One (în creștere rapidă pentru aplicații off-grid și rurale). Luminile stradale cu LED oferă o eficiență de 150 până la 200 lm/W și o durată de viață de 50.000 până la 100.000 de ore, făcându-le alegerea tehnică și economică clară pentru sistemele conectate la rețea.

7. Ce înălțime au stâlpii de lumină de grădină și ce putere folosesc capul lămpii de grădină?

Stâlpii de lumină de grădină au, de obicei, 2,5 până la 4,5 metri înălțime, fiind utilizați pentru iluminarea căilor, parcurilor și peisajului la distanțe de 8 până la 15 metri. Un cap de lampă de grădină pentru un stâlp de grădină de 3 metri utilizează în mod obișnuit LED-uri de 15 până la 30 de wați, producând 1.500 până la 3.000 de lumeni la o temperatură de culoare albă caldă de 2.700 până la 3.000 K, preferată în mediile rezidențiale și peisajului hotelier.

8. Cum aleg între lumini stradale cu LED și lumini solare All in One pentru un proiect nou?

Alegeți lumini stradale cu LED pentru orice locație cu conexiune fiabilă la rețea, volum mare de trafic sau cerințe garantate de funcționare pe toată durata nopții. Alegeți lumini solare All in One unde costul conexiunii la rețea depășește prețul superior al sistemului solar (de obicei valabil pentru locațiile rurale și îndepărtate care necesită mai mult de 200 până la 300 de metri de cablu subteran nou pe stâlp), unde orele de vârf ale soarelui sunt în medie de cel puțin 4 ore pe zi și unde poate fi utilizată reglarea cu senzor de mișcare pentru a gestiona rezistența bateriei.

9. Ce certificări ar trebui să solicit de la un producător de iluminat stradal cu LED?

Necesită certificare ENEC pentru piețele europene, listare UL sau DLC pentru piețele nord-americane și certificare schema CB pentru achiziții internaționale. Toate produsele ar trebui să fie susținute de fișiere de date fotometrice de la un laborator de testare goniofotometru terță parte acreditat, date de testare de întreținere a lumenului LM80 care confirmă declarația de viață de serviciu L70 și certificare de protecție la pătrundere IP65 sau mai mare de la o casă de testare acreditată.

10. Care este înălțimea unei străzi pe o autostradă sau pe o autostradă majoră?

Iluminatul stradal de autostrăzi și autostrăzi utilizează înălțimi ale stâlpilor de 10 până la 12 metri pentru instalații standard de coloane cu un singur braț sau cu două brațe care deservește drumuri cu șosele cu două șosele cu lățime de 14 până la 20 de metri. La nodurile, sensurile giratorii mari și intersecțiile cu mai multe benzi unde este preferată iluminarea cu catarg înalt plasată central, înălțimile stâlpilor de 20 până la 30 de metri sunt standard, permițând ca unul sau doi stâlpi să acopere întreaga geometrie a unui drum complex din poziții centrale, în loc să necesite zeci de coloane pe marginea drumului..

Stâlpii de iluminat stradal, luminile de exterisau și stâlpii solari sunt coloana vertebrală a infrastructurii fizice a iluminatului exterior public și comercial din întreaga lume, dar întrebările tehnice detaliate referitoare la proiectarea, durata de viață, înălțimea, instalarea și performanța acestora sunt rareori abordate în profunzime accesibilă și practică în afara publicațiilor de inginerie de specialitate. Fie că sunteți un inginer de iluminat municipal, un dezvoltator imobiliar care specifică iluminatul pentru o nouă subdiviziune, un manager de instalații resppesabil pentru o rețea de stâlpi existentă sau un instalator care se pregătește să pună în funcțiune un nou sistem de iluminat solar, răspunsurile la întrebări precum: care este speranța de viață a unui stâlp de iluminat stradal, cât de înalt este o lumină stradală, cât de înalt este un stâlp de iluminat, cum funcționează optim panourile solare pentru iluminatul stradal, cum funcționează optim panourile solare pentru iluminatul stradal. pentru a lua decizii bune și a obține performanța sistemului pe termen lung.

Răspunsurile directe la aceste întrebări de bază sunt următoarele. Durata de viață a unui stâlp de iluminat stradal depinde de material și de mediu, dar este de obicei de 25 până la 50 de ani pentru stâlpii de oțel cu protecție adecvată împotriva coroziunii, de 50 până la 80 de ani sau mai mult pentru stâlpii de beton și de 20 până la 30 de ani pentru stâlpii de aluminiu în condiții standard. Cât de înălțime este o lumină stradală depinde de tipul de drum: 5 până la 6 metri pentru căile pietonale, 8 până la 12 metri pentru drumurile colectoare și 12 până la 20 de metri pentru drumurile principale. Cât de înalt este un stâlp de lumină în parcare, parc și aplicații comerciale peisaj variază de la 4 la 10 metri, în funcție de aria de acoperire și de cerințele estetice. Instalarea iluminatului stradal solar implică un proces sistematic de evaluare a șantierului, pregătirea fundației, ridicarea stâlpilor și punerea în funcțiune a panourilor și a corpurilor de iluminat, care durează 2 până la 4 ore pe stâlp pentru instalatorii cu experiență. Unghiul de înclinare al panoului solar pe stâlpii solari este de obicei setat egal cu latitudinea geografică a locului de instalare plus sau minus 5 până la 15 grade, în funcție de prioritatea energetică sezonieră. Unghiul optim pentru ieșirea panoului solar este unghiul potrivit pentru latitudine pentru performanța echilibrată pe tot parcursul anului sau latitudinea plus 10 până la 15 grade pentru instalațiile prioritare pentru iarnă în climat temperat. Și modul în care funcționează luminile stradale implică interacțiunea unei surse de alimentare, a unei celule foto sau a unui controler inteligent, a unui circuit de driver și a unui LED sau a unei alte surse de lumină care împreună produc iluminare fiabilă, programată. Acest articol acoperă toate aceste întrebări în deplină profunzime tehnică.

Care este speranța de viață a unui stâlp de iluminat stradal: materiale, coroziune și durată de viață

Întrebarea de care este speranța de viață a unui stâlp de iluminat stradal nu are un singur răspuns, deoarece durata de viață a stâlpului este determinată de combinația dintre materialul stâlpului, tratamentul de protecție, expunerea la mediu, calitatea întreținerii și istoricul de încărcare structurală. Stalpi de iluminat stradal care sunt inspectate, revopsite sau vopsite în mod regulat atunci când finisajele de protecție se deteriorează și care nu au fost supuse impactului vehiculului sau evenimentelor de vânt extreme, depășesc în mod obișnuit durata de viață de proiectare, în timp ce stâlpii din medii de coastă, umiditate ridicată sau drumuri puternic sărate care primesc întreținere inadecvată pot prezenta o deteriorare structurală în 10 până la 15 ani de la instalare.

Stalpi de iluminat stradal din oțel: Durata de viață și managementul coroziunii

Oțelul este cel mai utilizat material pentru stâlpii de iluminat stradal în majoritatea țărilor, apreciat pentru raportul ridicat rezistență/greutate, ușurința de fabricare și capacitatea de a obține o gamă largă de forme și înălțimi de secțiune transversală prin procese standard de fabricație. Stalpii din oțel galvanizat la cald (unde oțelul este scufundat în zinc topit pentru a crea un strat de zinc lipit metalurgic) reprezintă specificația standard pentru majoritatea aplicațiilor municipale, acoperirea cu zinc oferind protecție catodică oțelului de dedesubt chiar dacă stratul este zgâriat sau deteriorat. Stâlpii de iluminat stradal din oțel galvanizat la cald cu grosime adecvată de acoperire cu zinc (de obicei 85 microni medie pentru stâlpi conform specificației ASTM A123 grad 45) ating o durată de viață de 25 până la 50 de ani în medii interioare non-costare, reducându-se la 15 până la 30 de ani în zonele de coastă cu expunere regulată la pulverizare de sare și, potențial, sub 20 de ani în medii industriale agresive sau de protecție suplimentară.

Mecanismul principal de defectare a stâlpilor de iluminat stradal din oțel este coroziunea la baza stâlpului, în zona cuprinsă între 300 mm deasupra și 300 mm sub suprafața solului, unde condițiile alternante de umezeală și uscată, chimia solului și crăpătura dintre stâlp și fundația de beton creează un mediu de coroziune deosebit de agresiv. Acesta este motivul pentru care inspecția regulată a bazei, curățarea și reacoperirea stâlpilor din oțel este cea mai critică activitate de întreținere pentru prelungirea duratei de viață a acestora. Multe defecțiuni ale stâlpului atribuite vechimii sunt de fapt defecțiuni cauzate de coroziunea bazei netratate care se dezvoltă pe parcursul a 10 până la 20 de ani, în timp ce porțiunea de deasupra solului a stâlpului pare solidă structural.

Stâlpi de iluminat stradal din beton: durabilitate și durată lungă de viață

Stâlpii de iluminat stradal din beton precomprimat sau armat oferă cea mai lungă durată de viață a oricărui material de stâlp obișnuit, cu stâlpi de beton bine construiți în medii neagresive, oferind în mod obișnuit 50 până la 80 de ani de funcționare fără degradare structurală semnificativă. Rezistența la coroziune a stâlpilor de beton în condiții normale de sol și atmosferă este în esență nelimitată din punct de vedere structural, deoarece matricea de beton nu este supusă coroziunii electrochimice care limitează durata de viață a stâlpului de oțel. Principala preocupare a durabilității pe termen lung a stâlpilor din beton este coroziunea armăturii cauzată de pătrunderea clorurii din sare rutieră sau pulverizare marină, care poate cauza fisurarea și ruperea acoperirii betonului deasupra oțelului de armare după 20 până la 40 de ani în medii agresive. În climatele tropicale cu intensitate UV mare și cicluri frecvente de uscare umedă, stâlpii de beton filat cu beton dens, bine compactat și acoperire adecvată a armăturii (minim 25 mm în medii neagresive, 40 mm în zone marine) demonstrează în mod constant o durată de viață de 50 de ani sau mai mult, cu întreținere minimă dincolo de spălarea periodică pentru îndepărtarea depunerilor de suprafață.

Stalpi de iluminat stradal din aluminiu: ușoare, cu durată de viață moderată

Stalpi de iluminat stradal din aliaj de aluminiu sunt specificate în aplicații de arhitectură și peisaj comercial, în care greutatea ușoară a aluminiului simplifică instalarea și unde finisajul anodizat natural sau acoperit cu pulbere oferă un aspect acceptabil cu întreținere minimă. Durata de viață a stâlpilor din aluminiu este de obicei de 20 până la 30 de ani în medii standard, mecanismul principal de degradare fiind oxidarea suprafeței și pitting în medii de coastă bogate în clorură, mai degrabă decât coroziunea pereților traversant care afectează oțelul. Rezistența mecanică a aluminiului este mai mică decât a oțelului la greutate echivalentă, ceea ce face ca stâlpii din aluminiu în general potriviți pentru aplicații de iluminat stradal în aer liber în înălțime mai mică (sub 10 metri), mai degrabă decât stâlpii de iluminat stradal cu sarcină mai mare, utilizați pe drumurile principale.

Inspectarea și prelungirea duratei de viață a stâlpilor

Indiferent de materialul stâlpului, cea mai eficientă acțiune pentru maximizarea duratei de viață a unui stâlp de iluminat stradal este inspecția sistematică regulată. Cele mai bune practici din industrie, reflectate în standarde precum ANSI/NAAMM MH 26, recomandă inspecția vizuală a stâlpilor de iluminat stradal la intervale de 1 până la 2 ani și evaluarea integrității structurale la intervale de 5 ani pentru stâlpii de peste 25 de ani. Inspecția ar trebui să evalueze în mod specific: starea de coroziune a bazei (folosind un test de înfășurare a lanțului sau ciocan pentru a detecta coroziunea peretelui gol în stâlpii de oțel), integritatea șuruburilor și a fundației, starea și etanșarea capacului găurilor de mână, orice semne de denaturare la impactul vehiculului și starea brațului de montare a corpurilor de iluminat. Stâlpii care prezintă o pierdere de suprafață în secțiune transversală mai mare de 10 la sută în zona critică de bază ar trebui programați pentru înlocuire, indiferent de aspectul lor vizual deasupra solului.

Cât de înalt este un iluminat stradal și cât de înalt este un stâlp de lumină: standarde de înălțime după aplicație

Înălțimea a Stâlp de iluminat stradal or Lumini stradale în aer liber instalarea este una dintre principalele variabile de proiectare în orice proiect de iluminat stradal, deoarece determină direct aria iluminată pe stâlp, uniformitatea iluminării pe suprafața drumului, puterea luminoasă necesară a corpului de iluminat și încărcarea structurală pe stâlp de la vânt și greutatea corpului de iluminat. Nu există un singur răspuns la cât de înalt este un iluminat stradal, deoarece înălțimea optimă depinde de clasificarea drumului, nivelul de iluminare necesar, distanța dintre stâlpi utilizat și tipul de distribuție a corpurilor de iluminat aplicate.

Înălțimi standard pentru stâlpi de iluminat stradal în funcție de drum și clasificare a amplasamentului

Cum afectează înălțimea stâlpului performanța luminii

Relația dintre înălțimea stâlpilor de iluminat stradal și iluminarea pe suprafața drumului urmează legea inversă a pătratului a iluminării: dublarea înălțimii de montare reduce iluminarea direct sub stâlp la un sfert din valoarea sa anterioară, dar crește suprafața iluminată la un anumit nivel de lux. Această relație înseamnă că stâlpii mai înalți cu corpuri de iluminat cu putere mai mare pot obține aceeași iluminare medie pe o suprafață de drum cu o distanță mai mare între stâlpi, reducând numărul total de stâlpi necesari pentru o anumită lungime a drumului. Pentru un drum colector tipic proiectat pentru o iluminare medie de 20 de lux, un stâlp de 10 metri cu un corp de iluminat LED de 10.000 de lumeni la o distanță de 35 de metri atinge performanțe comparabile cu un stâlp de 8 metri cu un corp de iluminat de 6.000 de lumeni la o distanță de 25 de metri, opțiunea mai înaltă necesitând aproximativ 30 la sută, în ciuda costului mai mic al stâlpilor de infrastructură civilă și, prin urmare, a costurilor mai mici ale stâlpilor de iluminat.

Considerații privind înălțimea polilor solari

Stâlpii solari pentru sistemele solare de iluminat stradal adaugă o considerație de proiectare a înălțimii dincolo de calculul fotometric standard: panoul fotovoltaic din partea de sus a stâlpului nu trebuie să fie umbrit de stâlpi, copaci, clădiri sau alte obstacole adiacenți în timpul orelor în care generarea de energie solară este cea mai productivă (de obicei, între 9:00 și 15:00). Pentru o instalație de stâlpi solari de-a lungul unui drum unde panourile sunt orientate spre sud (în emisfera nordică) sau spre nord (în emisfera sudică), distanța minimă între poli pentru a evita umbrirea panoului între poli depinde de înălțimea stâlpilor și de unghiul de înclinare a panoului solar. O regulă generală este că distanța liberă dintre stâlpi trebuie să fie de cel puțin 3 ori mai mare decât înălțimea combinată a stâlpului și proiecția verticală a panoului înclinat pentru a preveni umbrirea în condiții de unghi scăzut de soare în timpul iernii.

Cum funcționează luminile stradale: de la sursa de energie la suprafața drumului iluminată

Înțelegerea modului în care funcționează luminile stradale la nivel de sistem, acoperind furnizarea de energie, mecanismul de control, tehnologia sursei de lumină și distribuția optică, este baza de cunoștințe pentru specificarea, instalarea și întreținerea Lumini stradale în aer liber eficient. Sistemele moderne de iluminat stradal, fie că sunt unități LED alimentate prin rețea de pe stâlpii de iluminat stradal convenționali, fie sisteme cu LED alimentate cu energie solară pe stâlpii solari, împărtășesc aceeași arhitectură funcțională de intrare a energiei, circuit de control, driver și sursă de lumină, diferând în primul rând în modul în care puterea este livrată la etapa șoferului.

Sistemul de livrare a energiei

Luminile stradale exterioare alimentate prin rețea primesc curent alternativ (de obicei, 220 până la 240 volți la 50 Hz în cea mai mare parte a lumii, sau 110 până la 120 volți la 60 Hz în America de Nord) prin circuite de cabluri subterane conectate la o substație de distribuție sau un punct de alimentare local. Circuitul cablului este de obicei trifazat pentru rețelele mari, cu poli individuali conectați monofazat de la cablul de distribuție, permițând echilibrarea sarcinii între cele trei faze. Traseul cablului urmează linia stâlpului și este de obicei îngropat la o adâncime minimă de 450 până la 600 mm sub suprafața drumului sau a căii pietonale în conducte sau cabluri de îngropare directă, aprobate pentru utilizare subterană în aer liber.

Poli solari își primesc puterea de la panoul fotovoltaic montat în vârful stâlpului, care generează curent continuu (DC) proporțional cu iradierea solară incidentă. Această ieșire DC este alimentată la un controler de încărcare care reglează încărcarea bateriei pentru a preveni supraîncărcarea și protejează bateria de descărcarea profundă. Bateria stochează energia solară în timpul zilei și o furnizează driverului de iluminat LED în timpul perioadei de funcționare pe timp de noapte. Un sistem de stâlpi solari bine proiectat, cu dimensiunea adecvată a panoului, capacitatea bateriei și puterea LED-ului poate oferi o iluminare fiabilă timp de 3 până la 5 nopți consecutive fără aport solar, făcându-l eficient în locații care se confruntă cu perioade înnorate prelungite caracteristice climatului maritim și temperat.

Sistemul de control: cum luminile stradale știu când să se aprindă și să se stingă

Cea mai comună metodă de control pentru Lumini stradale în aer liber este fotocelula sau celula fotoelectrică, un dispozitiv semiconductor sensibil la lumină montat pe sau lângă corpul de iluminat care măsoară intensitatea luminii ambientale. Fotocelula activează circuitul lămpii atunci când lumina ambientală scade sub aproximativ 35 de lux (echivalent cu condițiile de amurg adânc) și îl dezactivează atunci când lumina ambientală crește peste aproximativ 70 de lux (pentru a preveni oscilația cauzată de norii care blochează parțial soarele). Fotocelula este o metodă de control simplă, fiabilă și cu costuri reduse, care nu necesită programare sau conexiune la rețea și funcționează autonom atâta timp cât are putere. Fotocelulele au o durată de viață nominală de 10 până la 15 ani și ar trebui înlocuite când ating această vârstă, chiar dacă încă aparent funcționale, deoarece fotocelulele degradate care comută la niveluri incorecte de lumină provoacă fie energie electrică irosită (lăsând luminile aprinse inutil în timpul zilei), fie ore reduse de iluminare (stingerea luminilor înainte de întuneric total).

Ceasurile de timp astronomice sunt utilizate fie ca metodă de control primară, fie ca rezervă pentru celulele foto, calculând orele exacte de apus și răsărit pentru locația geografică instalată dintr-o coordonată și dată programate și comutând circuitul de iluminat stradal la aceste ore calculate, indiferent de condițiile reale de lumină ambientală. Comenzile inteligente moderne pentru lumini stradale în aer liber merg mai departe, utilizând comunicarea în rețea (protocoale DALI 2, Zhaga, Zigbee sau LoRa) pentru a permite monitorizarea și reglarea luminii individuale a corpurilor de iluminat de pe o platformă centrală de management, permițând economii de energie de 30 până la 50 la sută prin reglarea adaptivă a circuitelor în perioadele de trafic redus peste noapte.

Driverul LED și sursa de lumină în iluminatul stradal modern

Luminile stradale moderne de exterior folosesc surse de lumină LED conduse de circuite electronice de driver de curent constant. Driverul convertește tensiunea de alimentare (rețea de curent alternativ pentru unitățile alimentate în rețea, baterie de curent continuu pentru sistemele de stalpi solari) la curentul reglat specific cerut de matricea de LED-uri, menținând constant acest curent indiferent de variațiile tensiunii de alimentare și de modificările tensiunii directe a LED-ului în funcție de temperatură. Driverul de curent constant este componenta critică pentru durata de viață a LED-urilor: matricele de LED-uri conduse la curent constant cu ondulație scăzută experimentează stres termic și electric mult mai scăzut decât LED-urile echivalente conduse de circuite mai simple cu curent de ondulare ridicat, iar calitatea driverului este de obicei determinantul principal al duratei de viață a corpurilor de iluminat LED.

Corpurile de iluminat stradale moderne cu LED, evaluate la 130 până la 200 de lumeni per watt reprezintă economii de energie de 40 până la 65 la sută în comparație cu corpurile de iluminat cu sodiu de înaltă presiune (HPS) pe care le înlocuiesc, iar durata lor de viață nominală de 50.000 până la 100.000 de ore până la L70 (punctul în care puterea se depreciază la 70 la sută, durata inițială a lămpii) este dramatic mai mare decât durata de viață inițială a lămpii de 3 până la 6 ori. reducerea frecvenței de întreținere și a costului întregului stâlp de iluminat stradal și al sistemului de corpuri de iluminat pe perioada de funcționare.

Instalarea luminii stradale solare: un ghid complet pas cu pas

Instalarea luminii stradale solare pe stâlpii solari este un proces tehnic distinct de instalarea luminii stradale alimentate prin rețea convențională, care implică considerații suplimentare pentru orientarea panoului, instalarea bateriei, configurarea controlerului de încărcare și punerea în funcțiune a sistemului, care sunt specifice arhitecturii energiei solare în afara rețelei. Un proces sistematic de instalare finalizat de personal instruit produce un sistem care va funcționa în mod fiabil timp de 8 până la 12 ani înainte de a fi necesară înlocuirea majoră a componentelor; o instalare prost executată poate duce la defectarea prematură a bateriei, încărcare inadecvată sau erori de punere în funcțiune care sunt dificil de diagnosticat și corectat după ridicarea stâlpului.

Evaluarea locului înainte de instalare

Înainte de începerea oricărei lucrări de fundație, fiecare locație propusă de stâlpi solari trebuie evaluată pentru accesul la soare pentru a confirma că panoul va primi lumina soarelui neobstrucționată adecvată pe tot parcursul anului. Evaluarea amplasamentului ar trebui să evalueze:

• Analiza umbririi: Orice obiect (clădire, copac, panou publicitar, stâlp adiacent) într-un arc de 30 de grade deasupra orizontului în direcția cu care se va înfrunta panoul ar trebui să fie supravegheat și calea umbră a acestuia trebuie calculată pentru unghiul solar al solstițiului de iarnă, care reprezintă cea mai defavorabilă condiție de umbrire. Chiar și umbrirea parțială a unei mici părți a unui panou fotovoltaic poate reduce puterea totală a sistemului cu 50 până la 80% în configurațiile de panouri conectate în serie, datorită efectului de mascare a umbrei asupra curentului șirului.
• Investigarea solului: Confirmați capacitatea portantă a solului și condițiile solului la locația propusă a stâlpului pentru a determina adâncimea și diametrul fundației necesare. Solurile moi sau îmbibate cu apă pot necesita o fundație mai mare sau o instalare de piloți antrenați pentru a obține o fixare adecvată a bazei stâlpului pentru sarcina de vânt așteptată pe combinația stâlp și panou.
• Date locale de vânt: Identificați viteza de proiectare a vântului pentru locul de instalare din standardul național aplicabil de încărcare a vântului. Stâlpii solari poartă o suprafață efectivă de vânt mai mare decât stâlpii de iluminat stradal convenționali, deoarece panoul fotovoltaic prezintă o suprafață plană semnificativă vântului, generând momente substanțiale de răsturnare la baza stâlpului, care trebuie luate în considerare în proiectarea fundației și a stâlpilor.

Pregătirea fundației și instalarea stâlpilor

1. Excavați gaura de fundație. De obicei, 400 până la 600 mm diametru și 1.000 până la 1.500 mm adâncime pentru stâlpii solari standard de 5 până la 8 metri înălțime, măriți proporțional pentru stâlpii mai înalți. Baza găurii trebuie să fie într-un sol ferm, netulburat; dacă se întâlnește umplutură sau material moale la adâncimea necesară, extindeți gaura până când se ajunge la un teren ferm.
2. Instalați grupul de șuruburi de ancorare și conducta. Poziționați cușca șurubului de ancorare la înălțimea și orientarea corecte pentru diametrul cercului de șuruburi și modelul șuruburilor stâlpului. Turnați un strat orbitor de beton de 100 mm la baza excavației, setați cușca șurubului la înălțimea corectă deasupra nivelului finit (de obicei 50 până la 80 mm filet expus deasupra nivelului plăcii de bază) și instalați orice conductă sau manșon de intrare a cablului necesar pentru cablul de conectare a bateriei de la stâlp la cutia bateriei dacă bateria este montată la sol și nu pe stâlp.
3. Turnați fundația de beton. Utilizați beton cu rezistență de cel puțin C25 (25 MPa) pentru turnarea fundației, asigurându-vă că betonul este plasat fără goluri în jurul cuștii bolțului de ancorare și compactat corespunzător. Lăsați betonul să se întărească timp de minim 48 de ore (de preferință 72 de ore) înainte de a monta stâlpul pentru a evita perturbarea pozițiilor șuruburilor de ancorare înainte ca betonul să obțină o rezistență adecvată.
4. Ridicați stâlpul. Folosind o macara mobilă, un manipulator telescopic sau un sistem manual de ridicare a cadrului adecvat pentru greutatea stâlpului, coborâți placa de bază a stâlpului pe grupul de șuruburi de ancorare și instalați piulițele de nivelare și piulițele de blocare în ordinea corectă pentru a obține un stâlp de plumb. Verificați stâlpul pentru plumb folosind o nivelă cu bulă de aer pe două fețe perpendiculare și reglați piulițele de nivelare înainte de strângerea finală. Orientarea suportului de montare a panoului trebuie să fie setată la reținerea corectă a busolei (îndreptată spre sud în emisfera nordică) în timpul ridicării stâlpului înainte ca piulițele să fie strânse complet.
5. Montați panoul solar la unghiul de înclinare corect. Atașați panoul fotovoltaic la suportul de montare al panoului la unghiul de înclinare calculat pentru latitudinea de instalare. Setați unghiul folosind un indicator de unghi sau un inclinometru pentru a confirma că fața panoului se află la înclinarea specificată față de orizontală înainte de a strânge complet toate elementele de fixare de montare a panoului.
6. Instalați bateria și controlerul de încărcare. Montați cutia bateriei (indiferent dacă este montată pe stâlp la mijlocul înălțimii sau montată pe sol adiacent bazei stâlpului) în poziția specificată. Conectați regulatorul de încărcare la bornele pozitive și negative ale panoului, la bornele pozitive și negative ale bateriei și la bornele pozitive și negative ale încărcăturii (driverul de iluminat LED) în secvența specificată în manualul de instalare a controlerului de încărcare. Secvența de conectare incorectă pe unele modele de controler de încărcare poate deteriora controlerul iremediabil.
7. Puneti in functiune si testati sistemul. Cu panoul conectat și lumina de zi disponibilă, confirmați că indicatorul de încărcare a bateriei controlerului de încărcare arată încărcarea activă. Declanșați manual senzorul de amurg (prin acoperirea temporară a panoului) și confirmați că corpul de iluminat cu LED se activează la luminozitatea programată și că setările controlerului (la timp, profilul de atenuare și orice funcție a senzorului de mișcare) sunt programate corect pentru cerințele site-ului.

Unghiul de înclinare al panoului solar și unghiul optim pentru panoul solar: Ghidul tehnic definitiv

Unghiul de înclinare al panou solar on Poli solari este unghiul dintre fața panoului fotovoltaic și planul orizontal, măsurat în grade. Este unul dintre cei mai importanți parametri de instalare din punct de vedere tehnic pentru orice sistem de energie solară, deoarece determină în mod direct cât de multă iradiere solară primește fața panoului pe parcursul anului, care, la rândul său, determină producția de energie zilnică și anuală a panoului și, prin urmare, adecvarea sistemului solar pentru sarcina prevăzută. Înțelegerea atât a principiului general al unghiului optim pentru panoul solar, cât și a rațiunii specifice de ajustare pentru diferite priorități sezoniere este esențială pentru specificarea și punerea corectă în funcțiune a sistemelor Solar Poli.

Regula latitudinii: fundamentul selectării unghiului de înclinare a panoului solar

Principiul fundamental care guvernează unghiul optim pentru panoul solar este că fața panoului trebuie să fie orientată perpendicular pe vectorul radiației solare medii pentru locația și sezonul de interes. Deoarece traiectoria aparentă a soarelui pe cer se modifică odată cu anotimpurile (mai mare vara, mai scăzută iarna), unghiul la care un panou fix înclinat interceptează cel mai bine această radiație se modifică și sezonier. Pentru un obiectiv de producție de energie echilibrată pe tot parcursul anului, unghiul optim de înclinare pentru un panou fix în emisfera nordică este aproximativ egal cu latitudinea geografică a instalației, iar panoul ar trebui să fie orientat spre sud. Pentru o instalație în emisfera sudică, unghiul optim echivalent este, de asemenea, aproximativ egal cu latitudinea geografică, dar panoul este orientat spre nordul real.

Ca ghid practic: o lampă solară din Bangkok, Thailanda (latitudine de aproximativ 14 grade nord) ar trebui să aibă panoul înclinat la 14 grade față de orizontală, orientat spre sud; un sistem din Madrid, Spania (latitudine aproximativ 40 de grade nord) ar trebui setat la 40 de grade; iar un sistem din Oslo, Norvegia (latitudine de aproximativ 60 de grade nord) ar trebui să fie înclinat la 60 de grade. Fiecare dintre aceste setări oferă cel mai bun randament energetic mediu pe tot parcursul anului pentru locația respectivă, producând de obicei energie anuală cu 5% din maximul teoretic realizabil cu un sistem de urmărire solară cu două axe.

Reglarea unghiului de înclinare pentru prioritatea sezonieră

Unghiul de înclinare al solar panel can be adjusted from the latitude matched angle to prioritize either summer or winter energy production depending on the seasonal lighting demand profile of the application:

• Latitudine minus 10 până la 15 grade (înclinare mai mică): Crește producția de energie de vară în detrimentul producției de iarnă. Această setare este potrivită pentru polii solari din regiunile tropicale și subtropicale în care anotimpurile de furtună de vară creează perioade înnorate care necesită o eficiență maximă a panourilor în timpul zilelor mai lungi de vară și unde nopțile de iarnă sunt suficient de scurte pentru ca sistemul solar să aibă timp adecvat pentru a se reîncărca chiar și cu iradierea redusă de iarnă.
• Latitudine plus 10 până la 15 grade (înclinare mai abruptă): Crește producția de energie de iarnă în detrimentul producției de vară. Această setare este specificația corectă pentru polii solari în locații cu latitudine temperată și înaltă (peste 35 de grade latitudine) unde nopțile de iarnă sunt lungi, iradierea solară este scăzută în lunile de iarnă și riscul ca bateria să nu mențină o încărcare adecvată în timpul perioadelor prelungite de noros de iarnă este principala constrângere de proiectare. O instalație de stâlpi solari în Regatul Unit la latitudinea de 51 de grade nord, de exemplu, ar specifica în mod obișnuit un unghi de înclinare a panoului de 60 până la 65 de grade, mai degrabă decât latitudinea egală cu 51 de grade, deoarece creșterea cu 10 până la 14 grade a unghiului de iarnă captează mult mai multă energie în perioada critică din noiembrie până în februarie, când resursele solare sunt cele mai slabe, iar nopțile sunt cele mai slabe.
• Unghi de latitudine (înclinare echilibrată): Setarea corectă pentru majoritatea aplicațiilor de stâlpi solari la latitudine medie în care nu se aplică o prioritate sezonieră specifică, oferind cea mai bună producție medie de energie pe tot parcursul anului, cu performanță constantă în toate anotimpurile.

Considerații de autocurățare și efectul înclinării asupra murdăriei panoului

Un beneficiu practic al unghiurilor mai abrupte de înclinare a panourilor pe stâlpii solari în medii prăfuite, aride sau poluate este autocurățarea îmbunătățită în timpul evenimentelor de ploaie. Panourile înclinate la 30 de grade sau mai mult aruncă apa de ploaie cu o viteză suficientă pentru a transporta praful și resturile acumulate de pe suprafața panoului, în timp ce panourile înclinate la mai puțin de 15 grade tind să rețină apa la tensiunea superficială și să permită reziduurilor să se depună pe măsură ce apa se evaporă, formând o crustă subțire de sol care se acumulează pe suprafața panoului și poate reduce producția cu 5% la uscat. Pentru instalațiile de stâlpi solari din regiunile semi aride cu precipitații rare, specificarea unui unghi de înclinare spre capătul superior al intervalului optim (latitudine plus 10 până la 15 grade) oferă un beneficiu indirect de autocurățare în plus față de avantajul de optimizare a energiei de iarnă.

Selectarea stâlpilor de iluminat stradal, lumini stradale în aer liber și stâlpi solari pentru diferite proiecte

Selecția finală a tipului de stâlpi de iluminat stradal, specificația pentru iluminatul exterior și configurația stâlpilor solari pentru orice proiect dat implică echilibrarea performanței, costului, duratei de viață și a considerațiilor practice de instalare specifice amplasamentului și aplicației. Următoarele îndrumări de selecție acoperă cele mai frecvente tipuri de proiecte întâlnite în iluminatul exterior municipal, comercial și rezidențial.

Când să alegeți stâlpii solari față de stâlpii de iluminat stradal alimentați prin rețea

Stâlpii solari sunt specificația preferată față de stâlpii de iluminat stradal alimentați de rețea în următoarele circumstanțe:

• Locații fără acces la rețea sau cu costuri mari de conectare la rețea: Drumurile rurale, căile îndepărtate ale comunității, căile de acces pentru agricultură și orice locație în care cel mai apropiat punct de conectare la rețea este la mai mult de 30 până la 50 de metri distanță de instalația de iluminat ar trebui să fie implicit la stâlpi solari, cu excepția cazului în care condițiile amplasamentului (umbrire extremă, latitudine foarte mare) împiedică colectarea adecvată a energiei solare. Conexiunea la rețea de la 50 până la 200 USD pe metru de șanț și cost de instalare a cablului face ca stalpii solari să fie superiori din punct de vedere economic în majoritatea situațiilor în afara rețelei, chiar și la un cost mai mare pentru corpuri de iluminat și stâlpi.
• Proiecte cu cerințe de implementare rapidă: Poli solari can be installed in a single day per pole without the civil works lead time associated with electrical infrastructure. Emergency lighting installations, temporary event lighting, and phased development lighting can be commissioned within days using Solar Poles.
• Locații sensibile pentru mediu: Rezervațiile naturale, parcurile, siturile de patrimoniu și locațiile în care șanțurile de cabluri electrice ar deteriora rădăcinile copacilor, depozitele arheologice sau caracteristicile de mediu sunt candidați naturali pentru stâlpii solari care necesită doar o fundație cu un singur stâlp, fără cabluri între stâlpi.

Cerințe de specificații structurale pentru diferite înălțimi ale stâlpilor

Specificația structurală a stâlpilor de iluminat stradal crește semnificativ odată cu înălțimea, deoarece momentul de răsturnare la baza stâlpului (la care trebuie să reziste fundația și secțiunea transversală a stâlpului) crește atât cu pătratul înălțimii (pentru sarcina vântului pe stâlp în sine), cât și liniar cu înălțimea (pentru sarcina vântului pe corpul de iluminat și, pentru stâlpii solari, panoul fotovoltaic). Un stâlp de iluminat stradal din oțel de 12 metri într-o zonă de vânt de 120 km/h trebuie să reziste unui moment de răsturnare a bazei de aproximativ 4 ori mai mare decât un stâlp echivalent de 6 metri de aceeași secțiune transversală și specificații pentru corpul de iluminat, necesitând fie un diametru mai mare a stâlpului, o grosime mai mare a peretelui sau o fundație mai adâncă, toate acestea crescând substanțial costul instalat. Această creștere a costurilor structurale odată cu înălțimea este unul dintre motivele pentru care optimizarea proiectării fotometrice (alegerea înălțimii minime adecvate a stâlpului pentru standardul de iluminare cerut, mai degrabă decât a respecta cel mai înalt stâlp disponibil) este importantă pentru managementul costurilor de proiect în achiziționarea stâlpilor de iluminat stradal.

Cele mai bune practici de întreținere pentru stâlpii de iluminat stradal și stâlpii solari

Un program de întreținere proactiv pentru stâlpi de iluminat stradal, faruri stradale în aer liber și stâlpi solari prelungește în mod semnificativ durata de viață efectivă a tuturor componentelor sistemului și previne deteriorarea accelerată care duce la înlocuirea neplanificată timpurie. Următoarele priorități de întreținere se aplică tuturor tipurilor de stâlpi și corpuri de iluminat:

• Inspecție vizuală anuală: Parcurgeți întreaga rețea de stâlpi în fiecare an pentru a identifica și înregistra orice stâlpi care prezintă daune vizibile de la impactul vehiculului, coroziunea bazei, deformarea brațului de iluminat sau vandalismul care necesită o atenție imediată. Fotografiați toate defectele pentru evidențele de întreținere și acordați prioritate reparațiilor în funcție de gravitatea riscului de siguranță.
• Curățarea panourilor solare pe stâlpii solari: În medii cu praf, polen sau poluare semnificativă din atmosferă, curățați panourile fotovoltaice de cel puțin două ori pe an cu apă curată și o racletă moale pentru a menține eficiența colectării energiei. Chiar și un strat subțire de praf care reduce transmisia panoului cu 5 procente se poate traduce printr-o reducere proporțională a încărcării bateriei și a orelor de iluminare disponibile pe noapte.
• Testarea capacității bateriei pentru stâlpii solari: Bateriile cu fosfat de fier și litiu din stâlpii solari ar trebui să aibă capacitatea verificată anual după al treilea an de funcționare pentru a identifica orice baterii care și-au pierdut mai mult de 20% din capacitatea nominală și se pot apropia de pragul de alimentare inadecvată pe timp de noapte în condiții de iarnă.
• Evaluarea fotometrică a corpurilor de iluminat: După 5 ani de funcționare cu LED-uri, comparați valorile măsurate de iluminare a solului cu ținta de proiectare pentru a determina dacă amortizarea ieșirii corpului de iluminat necesită ajustarea programului de reglare a luminii sau înlocuirea timpurie a corpurilor de iluminat pentru a menține conformitatea cu standardul de iluminat aplicabil pentru drumul sau spațiul deservit.

Referințe

Societatea de Inginerie Iluminată (2014). ANSI/IES RP 8 14: Iluminat drum. IES, New York.

Asociația Națională a Producătorilor de Metale Arhitecturale (2015). ANSI/NAAMM MH 26: Ghid de specificații pentru proiectarea stâlpilor metalic și a standardelor de iluminat. NAAMM, Chicago, IL.

Duffie, J. A. și Beckman, W. A. ​​(2013). Ingineria solară a proceselor termice, ediția a IV-a. Wiley, Hoboken, NJ. (Unghiul optim al panoului solar și calculele de înclinare sezonieră.)

Agenția Internațională pentru Energie (2020). World Energy Outlook 2020: Tehnologia solară PV. IEA, Paris.

ASTM International (2017). ASTM A123/A123M: Specificație standard pentru acoperiri cu zinc (zincat la cald) pe produse din fier și oțel. ASTM, West Conshohocken, PA.

Luque, A. și Hegedus, S. (Eds.) (2011). Manual de știință și inginerie fotovoltaică, ediția a II-a. Wiley, Chichester, Marea Britanie.

Commission Internationale de l'Eclairage (2010). CIE 115: Iluminat Drumuri pentru Circulatia Motora si Pietonala. CIE, Viena.

Standarde Australia (2016). AS/NZS 1158: Iluminat pentru drumuri și spații publice. SAI Global, Sydney.

Diaf, S., Diaf, D., Belhamel, M., Haddadi, M. și Louche, A. (2007). O metodologie pentru dimensionarea optimă a sistemului hibrid autonom fotovoltaic/eolian. Politica energetică, 35(11), 5708–5718.

Departamentul de Energie al SUA (2022). Biroul Tehnologii Energiei Solare: Performanța Sistemului Solar Fotovoltaic. DOE, Washington, DC.

Iluminatul exterior alimentat cu energie solară și soluțiile de alimentare în afara rețelei au evoluat cu mult dincolo de lumina de bază pentru grădini all-in-one. Trei categorii de produse din ce în ce mai specificate reprezintă această evoluție: polul solar separat, polul solar cilindric și panoul solar flexibil. Fiecare rezolvă o problemă distinctă în colectarea energiei solare în aer liber și proiectarea iluminatului, iar alegerea celei potrivite depinde dacă prioritatea dvs. este iluminarea la nivel de stradă cu lumen mare, estetica urbană compactă sau capacitatea de a conforma colectarea solară la suprafețe neregulate sau curbate. Acest ghid acoperă modul în care este construit fiecare produs, unde funcționează cel mai bine, ce specificații trebuie evaluate și modul în care aceste trei tehnologii pot fi combinate sau implementate independent pentru a îndeplini cerințele de energie solară și iluminare din lumea reală.

Stâlp solar separat: Iluminat stradal solar de înaltă performanță

A pol solar separat Sistemul plasează panoul solar și sursa de lumină pe structuri de montaj separate fizic, conectate prin cablare, mai degrabă decât integrate într-o singură unitate. Ansamblul panoului solar este montat pe propriul stâlp sau suport dedicat, optimizat pentru expunerea maximă la soare, în timp ce stâlpul de iluminat poartă ansamblul corpului de iluminat optimizat pentru unghiul și distribuția de iluminare. Această separare rezolvă una dintre limitările fundamentale ale luminilor stradale solare integrate: compromisul între orientarea panoului pentru o recoltă solară maximă și orientarea corpurilor de iluminat pentru o distribuție optimă a luminii.

De ce este importantă separarea pentru recoltarea solară și puterea de lumină

Într-o lumină stradală solară integrată, panoul și capul lămpii sunt fixate unul față de celălalt. Dacă locul de instalare necesită ca corpul de iluminat să fie orientat într-o direcție specifică pentru iluminarea drumului, este posibil ca panoul să nu fie înclinat optim spre soare. La latitudini mai mari, unde soarele urmărește la un unghi de altitudine mai mic, acest compromis poate reduce colectarea solară cu 15 până la 30% în comparație cu un panou montat la unghiul optim de înclinare . Un stâlp solar separat elimină complet acest compromis. Panoul poate fi înclinat și orientat independent de corpul de iluminat, maximizând recoltarea de energie în timp ce corpul de iluminat este orientat exact acolo unde este nevoie de iluminare.

Beneficiul practic este măsurabil în rezultatul sistemului. Un sistem de stâlpi solari separat, evaluat la puterea panoului de 200 W, poate susține un corp de iluminat LED de 100 W pentru perioade semnificativ mai lungi de funcționare pe timp de noapte, comparativ cu un sistem integrat echivalent în care orientarea panoului este restrânsă, deoarece panoul colectează în mod constant mai multă energie pe zi. În regiunile cu mai puțin de 4 ore de vârf de soare pe zi, această diferență între orientarea optimizată și cea suboptimă a panoului poate determina dacă sistemul oferă o iluminare adecvată în lunile de iarnă sau necesită suplimentarea rețelei.

Proiectarea structurală a polilor solari separați

Sistemele de stâlpi solari separați constau de obicei din următoarele componente care lucrează împreună:

• Stâlp sau suport pentru panou solar : O structură de montare dedicată, de obicei din oțel sau aluminiu, care susține unul sau mai multe panouri solare la unghiul optim de înclinare și orientarea busolei pentru locul de instalare. Poate fi un stâlp independent sau un braț lateral atașat la o structură existentă.
• Stâlp de iluminat : Un stâlp separat din oțel galvanizat sau aluminiu care transportă corpul de iluminat LED la înălțimea de montare corespunzătoare. Înălțimea stâlpului pentru aplicațiile de iluminat stradal variază de obicei de la 6 până la 12 metri , cu extensii de braț care poziționează corpul de iluminat deasupra carosabilului sau căii iluminate.
• Dulapul bateriei : O carcasă rezistentă la intemperii la baza unuia dintre stâlpi care găzduiește banca de baterii litiu-ion sau litiu fier fosfat (LFP), controlerul de încărcare și conexiunile de cablare. Sistemele separate folosesc de obicei bănci de baterii mai mari decât unitățile integrate, deoarece sunt proiectate pentru perioade de funcționare mai lungi și puteri mai mari.
• Controler de încărcare : Un controler de încărcare MPPT (urmărire punct de putere maximă) dimensionat pentru a se potrivi cu matricea de panouri și cu banca de baterii. Extrage controlere MPPT cu până la 30% mai multă energie de la panouri solare în condiții variabile de iradiere în comparație cu controlerele PWM (modularea lățimii impulsului), făcându-le specificația standard pentru sistemele de stâlpi solari separați în care eficiența energetică este critică.
• Corp de iluminat LED : Un modul de iluminare cu LED-uri de înaltă eficiență pentru drum sau zonă, cu un design optic potrivit înălțimii de montare și lățimii zonei de iluminat. Evaluările obișnuite ale eficienței pentru corpurile de iluminat LED de calitate utilizate în sisteme solare separate sunt 150 până la 180 lumeni pe watt , permițând o ieșire de lumen mare cu un consum redus de putere.

Aplicații cele mai potrivite pentru sistemele cu poli solari separați

• Iluminat de drumuri și autostrăzi rurale în cazul în care conexiunea la rețea este nepractică sau prohibitiv de costisitoare
• Locurile de parcare și perimetrele facilităților comerciale care necesită o putere mare de lumen și ore lungi de funcționare
• Facilități sportive, parcuri comunitare și zone de agrement în locații off-grid sau semi-grid
• Iluminat de securitate pentru amplasamentul industrial unde orientarea panoului poate fi complet optimizată independent de amplasarea corpurilor de iluminat
• Instalații la latitudini mai mari (peste 40 de grade nord sau sud) unde optimizarea înclinării panoului are cel mai mare impact asupra colectării energiei de iarnă

Specificații cheie de evaluat pentru poli solari separați

Când se specifică un sistem de stâlpi solari separat, următorii parametri determină dacă sistemul va furniza iluminare adecvată pe tot parcursul anului într-o anumită locație:

• Puterea panoului în raport cu puterea corpului de iluminat : O regulă generală este că puterea panoului ar trebui să fie de cel puțin 3 până la 4 ori puterea luminii atunci când sistemul este de așteptat să funcționeze timp de 10 până la 12 ore pe noapte în locații cu 4 până la 5 ore de vârf pe zi. Raporturile mai mari dintre panou și lampă oferă mai multă autonomie în perioadele înnorabile.
• Capacitatea bateriei în wați-oră : Capacitatea bateriei ar trebui să ofere cel puțin 3 până la 5 zile de funcționare autonomă la programul de iluminare nominală fără aport solar, pentru a ține cont de perioadele de înnorat prelungite în climatul locației proiectului.
• Capacitatea de încărcare a vântului a structurii de montare a panoului : Stâlpii de panouri separați prezintă o suprafață de încărcare a vântului mai mare decât unitățile integrate. Proiectarea structurală trebuie să țină cont de cerințele locale privind viteza vântului, de obicei la viteze medii ale vântului de 10 minute de 40 până la 60 de metri pe secundă în locații expuse.

Stalp solar cilindru: Iluminat solar integrat cu formă arhitecturală

A stâlp solar cilindric integrează panoul solar, bateria, controlerul de încărcare și corpul de iluminat într-o singură structură de poli cilindric. Spre deosebire de luminile solare convenționale integrate în care un panou plat se află deasupra unui stâlp standard, stâlpul solar cilindric înfășoară suprafața de colectare a energiei în jurul sau în interiorul stâlpului însuși, creând un produs coerent vizual, rafinat din punct de vedere arhitectural, care se potrivește cu piețele urbane, zonele pietonale, parcuri și medii exterioare conștiente de design.

Cum polii solari cilindrii generează energie

Metoda de colectare a energiei în stâlpii solari cilindri utilizează fie material fotovoltaic flexibil înfășurat în jurul suprafeței stâlpului cilindric, fie o serie de secțiuni plate sau curbe de panou dispuse radial în jurul stâlpului pentru a forma un cilindru sau o geometrie apropiată de cilindru. Ambele abordări oferă un avantaj cheie față de design-urile cu un singur panou plat: colectarea solară omnidirecțională. Deoarece materialul panoului se confruntă cu mai multe direcții ale busolei simultan, stâlpul colectează energia solară în timpul soarelui de dimineață, amiază și după-amiază, fără a necesita orientarea către un anumit lagăr al busolei în timpul instalării.

Caracteristica de colectare omnidirecțională face ca stâlpii solari cilindrici să fie deosebit de potriviti pentru locațiile urbane în care clădirile, copacii și alte structuri pot umbri un panou plat cu o singură orientare pentru anumite porțiuni ale zilei. Prin răspândirea suprafeței de colectare pe întreaga circumferință de 360 ​​de grade, energia totală colectată pe zi rămâne mai consistentă în diferite orientări ale site-ului decât echivalentul unui ecran plat. Cercetările privind configurațiile fotovoltaice cilindrice au demonstrat eficiența colectării 85 până la 92% din energia pe care un panou plat cu suprafața totală echivalentă a celulei ar colecta atunci când este înclinat optim , oferind în același timp această colecție indiferent de orientarea polului față de nord-sud.

Componente interne și integrarea sistemului

Factorul de formă cilindric necesită integrarea compactă a tuturor componentelor sistemului în structura stâlpului. Sisteme tipice de stalpi solari cu cilindru case:

• Bateriile cu fosfat de fier litiu (LFP). : Aranjat în format cilindric sau prismatic în secțiunea inferioară a stâlpului. Chimia LFP este preferată pentru această aplicație din cauza stabilității sale termice, a ciclului de viață lung (de obicei 2.000 până la 3.000 de cicluri complete de încărcare-descărcare ), și toleranța la temperaturile ridicate care pot apărea în interiorul stâlpilor metalici închisi în lumina directă a soarelui.
• Controler de încărcare MPPT integrat : O placă de control compactă montată în stâlp gestionează încărcarea de pe suprafața fotovoltaică din jur și controlează descărcarea către modulul LED.
• Corp de iluminat LED at the pole crown : Sursa de lumină din partea superioară a stâlpului cilindrului, de obicei un modul LED orientat în jos sau omnidirecțional care asigură iluminarea traseului și a zonei. Domeniile comune de ieșire pentru stâlpii solari cilindri la scară pietonală sunt 1.000 până la 5.000 de lumeni , potrivit pentru trotuarele pietonale, piețele și zonele cu viteză redusă.
• Senzori de mișcare sau de lumină naturală : Multe modele de stâlpi solari cu cilindri încorporează senzori de mișcare PIR sau senzori de lumină ambientală care ajustează puterea corpului de iluminat în funcție de ocupare sau de ora din zi, extinzând autonomia bateriei prin reducerea puterii în perioadele cu trafic redus.

Design și avantaje estetice în contexte urbane

Avantajul principal distinctiv al stâlpului solar cilindric în mediile urbane și comerciale este coerența sa vizuală. Luminile stradale solare convenționale cu un panou plat montat în unghi pe un braț pot părea vizual inconsecvente cu mediul arhitectural și pot fi percepute ca fiind utilitare sau temporare. Un stâlp solar cilindric prezintă o formă curată, unificată, care se integrează în mod natural cu mobilierul urban, coloanele de intrare și designul peisajului. Acest lucru le face specificația preferată pentru:

• Zone pietonale din centrul orașului și medii stradale în care standardele de calitate vizuală sunt specificate oficial în condițiile de planificare
• Parcuri publice, promenade pe malul apei și zone de patrimoniu în care estetica convențională a panourilor solare ar intra în conflict cu designul peisajului
• Dezvoltari comerciale, inclusiv centre comerciale, hoteluri și proprietăți de stațiuni unde iluminatul exterior contribuie la identitatea mărcii
• Căi de campus educațional și peisaje stradale de dezvoltare rezidențială în care un produs contemporan, dar discret este adecvat

Limitările polilor solari cilindrici în comparație cu sistemele separate

Integrarea estetică a stâlpilor solari cilindrici vine cu compromisuri inerente în capacitatea de colectare a energiei brute. Suprafața totală a celulei fotovoltaice de pe un stâlp cilindric este constrânsă de diametrul și înălțimea polului, iar geometria cilindrică înseamnă că orice celulă dată este la putere maximă doar pentru o parte a zilei când unghiul solar este cel mai favorabil orientării celulei respective. În practică, stâlpii solari cilindrici sunt cei mai potriviți aplicațiilor de putere mică până la medie, unde cerințele de ieșire în lume sunt modeste. Pentru aplicațiile care necesită mai mult de 5.000 de lumeni de ieșire susținută pe parcursul unei nopți întregi, sistemele de stâlpi solari separați cu matrice de panouri dedicate mai mari vor depăși, în general, polii cilindrici. în livrarea anuală de energie.

Panou solar flexibil: colectare conformă de energie pentru suprafețe neplane

A panou solar flexibil este un modul fotovoltaic construit pe un substrat subțire, pliabil, mai degrabă decât pe un cadru rigid din sticlă și aluminiu. Capacitatea de a se îndoi, curba și se conformează suprafețelor neplane deschide locații de instalare pe care panourile rigide de siliciu cristalin nu le pot atinge, iar greutatea redusă a panourilor flexibile permite montarea pe structuri care nu pot suporta sarcina panourilor convenționale. Panourile solare flexibile sunt tehnologia de bază pentru suprafețele cilindrice de colectare a energiei utilizate în stâlpii solari cilindrici și servesc, de asemenea, ca soluții de generare a energiei de sine stătătoare în aplicații marine, vehicule, arhitecturale și portabile.

Tehnologii utilizate în fabricarea panourilor solare flexibile

Mai multe tehnologii fotovoltaice sunt disponibile sub formă de panouri flexibile, fiecare cu caracteristici de performanță distincte:

• Siliciu amorf cu peliculă subțire (a-Si) : Una dintre cele mai vechi tehnologii PV flexibile. Depus în straturi subțiri pe suporturi din folie de plastic sau metal. Eficiență de obicei 6 până la 10% , mai scăzut decât alternativele cristaline, dar cu performanțe mai bune în condiții de lumină difuză și temperatură ridicată. Potrivit pentru aplicațiile în care panoul funcționează la umbră parțială sau la temperaturi ridicate.
• CIGS (Selenură de Cupru Indiu Galiu) : O tehnologie cu peliculă subțire care realizează eficiențe de 12 până la 16% în produsele comerciale cu panouri flexibile. Eficiență mai bună decât siliciul amorf, cu performanțe bune la lumină scăzută. Panourile flexibile CIGS sunt utilizate pe scară largă în instalațiile fotovoltaice integrate în clădiri (BIPV), aplicații marine și construcția stâlpilor solari cilindri, unde este necesară o densitate mai mare de energie pe unitate de suprafață.
• Siliciu monocristalin pe substrat flexibil : felii subțiri de celule de siliciu monocristalin de înaltă eficiență legate de un material de suport flexibil. Realizează eficiențe ale 18 până la 24% , cel mai înalt disponibil în format de panou flexibil. Mai scumpe decât alternativele cu peliculă subțire și cu rază de îndoire limitată (de obicei, raza de îndoire minimă de 100 până la 300 mm în funcție de grosimea celulei), dar oferă cea mai bună putere de ieșire pe unitate de suprafață pentru aplicații cu spațiu limitat.
• Fotovoltaică organică (OPV) : O tehnologie emergentă care utilizează materiale semiconductoare organice pe substraturi ultra-subțiri, extrem de flexibile. Eficiența comercială actuală este mai mică la 8 până la 12% , dar flexibilitatea extremă, greutatea redusă și potențialul de producție cu costuri reduse fac din panourile OPV o prezență tot mai mare în aplicațiile solare integrate în arhitectură și design.

Caracteristici fizice care permit noi locații de instalare

Proprietățile fizice definitorii ale panourilor solare flexibile care își extind domeniul de aplicare dincolo de panourile rigide sunt:

• Greutate redusă : Panourile solare flexibile cântăresc de obicei între 1 și 4 kg pe metru pătrat , în comparație cu panourile convenționale din sticlă rigidă la 10 până la 15 kg pe metru pătrat. Acest avantaj de greutate permite instalarea pe punțile bărcilor, acoperișurile vehiculelor, copertinele, structurile din material textil și membranele arhitecturale care nu ar putea suporta încărcăturile rigide din panouri.
• Compatibilitate cu raza de curbură : În funcție de tehnologie, panourile flexibile se pot conforma suprafețelor curbate cu raze de la 30 mm (OPV și film subțire) la 300 mm (monocristalin pe suport flexibil). Acest lucru permite integrarea pe liniile curbe ale acoperișului, structurile cilindrice, caroseria vehiculelor și structurile gonflabile.
• Montare cu adeziv sau laminat : Panourile flexibile pot fi lipite direct pe suprafețele substratului folosind bandă adezivă sau laminată de calitate marină, eliminând cadrele de montare și reducând rezistența la vânt. Acest lucru este deosebit de valoros pentru navele marine unde rezistența aerodinamică și integrarea structurală sunt ambele preocupări.
• Profil redus : Grosimea unui panou solar flexibil variază de la 2 până la 5 mm comparativ cu 35 până la 40 mm pentru un panou rigid încadrat. Acest profil minim permite integrarea în suprafețe unde orice proeminență ar fi inacceptabilă sau nepractică.

Categorii de aplicații pentru panouri solare flexibile

Panourile solare flexibile servesc aplicații care se încadrează în patru mari categorii, fiecare exploatând un avantaj fizic diferit al formatului flexibil:

• Aplicații marine și nautice : Panouri flexibile ușoare, impermeabile, lipite de punțile bărcilor, dodgers, huse de bimini și secțiuni de carenă. Acoperirile de suprafață antiderapante disponibile pe panourile flexibile de calitate marine mențin siguranța punții în timp ce generează energie. O instalare tipică de panouri flexibile de 200 W pe un iaht cu vele de 10 metri adaugă mai puțin de 2 kg și nu necesită găurire în structura punții.
• Aplicații pentru vehicule și vehicule de agrement (RV). : Panouri flexibile lipite de acoperișurile furgonetei, blaturile autocaravanelor și suprafețele rulotelor, unde cadrul rigid al panourilor ar adăuga o rezistență aerodinamică inacceptabilă sau probleme de degajare a casetei de acoperiș. Panouri flexibile monocristaline în Gama de la 100 la 400 W sunt cele mai frecvent specificate pentru sistemele de putere de conversie a camionetei.
• Fotovoltaică integrată în clădiri (BIPV) : CIGS flexibile și panouri monocristaline laminate în membrane de acoperiș, fațade, copertine și luminatoare. Panourile devin mai degrabă parte a anvelopei clădirii decât o completare la acesta, contribuind la generarea de energie, servind simultan o funcție structurală sau de izolare la intemperii.
• Integrarea stâlpului solar și a structurii cilindrice : Panouri flexibile înfășurate în jurul stâlpilor solari cilindrici, structurilor de stâlpi, bolardelor și mobilierului urban pentru a asigura colectarea solară pe suprafețe pe care panourile rigide nu le pot aborda. Această aplicație este locul în care tehnologia flexibilă a panourilor solare se intersectează direct cu categoria de stâlp solar cilindric descrisă în acest ghid.
• Energie solară portabilă și împachetabilă : Panouri flexibile rulabile sau pliabile pentru încărcare pe teren, camping, kituri de alimentare de urgență și aplicații militare în care dimensiunile compacte ale ambalajului și greutatea redusă sunt cerințele principale.

Compararea celor trei tehnologii: un rezumat practic

Tehnologia bateriilor în sistemele de poli solari

Sistemul de baterii este componenta care determină cel mai direct fiabilitatea practică a oricărei instalații de iluminat pe stâlp solar. Specificațiile panoului și eficiența corpurilor de iluminat cu LED-uri pot fi optimizate pe hârtie, dar dacă sistemul de baterii se degradează rapid în climatul local sau nu are o capacitate suficientă pentru variația sezonieră a disponibilității solare, instalația va avea performanțe slabe indiferent de alte specificații.

Fosfat de litiu și fier față de alte substanțe chimice ale litiului

Fosfatul de fier de litiu (LFP sau LiFePO4) a devenit chimia dominantă a bateriilor în aplicațiile de stâlpi solari în aer liber din mai multe motive care abordează în mod direct cerințele acestui caz de utilizare:

• Stabilitate termică : Bateriile LFP nu se confruntă cu evadarea termică la temperaturile atinse în interiorul stâlpilor solari și a incintelor exterioare ale bateriilor în lumina directă a soarelui, care poate depăși 60 până la 70 de grade Celsius vara. Produsele chimice ale litiului NMC și oxidului de litiu-cobalt sunt mult mai sensibile la temperatură și prezintă un risc mai mare de eșec în aceste condiții.
• Ciclu de viață : Bateriile LFP livrează de obicei 2.000 până la 4.000 de cicluri complete de încărcare-descărcare la adâncimea de descărcare de 80%, comparativ cu 500 până la 1.500 de cicluri pentru bateriile cu plumb și 500 până la 2.000 de cicluri pentru NMC cu litiu la adâncimea de descărcare comparabilă. Într-un pol solar care circulă zilnic, aceasta se traduce printr-o durată de viață de 8 până la 12 ani pentru LFP față de 2 până la 4 ani pentru acidul de plumb.
• Performanță la temperaturi scăzute : Bateriile LFP păstrează o capacitate mai bună în condiții de frig decât unele produse chimice alternative cu litiu, iar majoritatea sistemelor de gestionare a bateriilor LFP includ protecție la încărcare la temperatură scăzută care previne deteriorarea indusă de încărcare în condiții sub îngheț.

Calcularea capacității necesare a bateriei

Pentru un sistem de stâlp solar separat sau cu cilindru, capacitatea minimă a bateriei în wați-oră se calculează după cum urmează:

1. Determinați consumul zilnic de energie: puterea luminii înmulțită cu orele de funcționare pe noapte. Exemplu: corpul de iluminat de 40 W care funcționează 10 ore este egal cu 400 Wh pe noapte.
2. Înmulțiți cu zilele necesare de autonomie (de obicei 3 până la 5 zile): 400 Wh înmulțit cu 4 zile este egal cu 1.600 Wh baterie minimă.
3. Împărțiți la adâncimea de descărcare utilizabilă pentru chimia bateriei selectată (0,8 pentru LFP la 80% adâncime de descărcare): 1.600 Wh împărțit la 0,8 este egal Capacitate baterie instalată de 2.000 Wh ca minim de proiectare pentru acest exemplu.

Considerații privind instalarea și punerea în funcțiune

Toate cele trei tehnologii necesită practici de instalare specifice pentru a-și atinge performanța nominală și durata de viață. Factorii comuni care sunt adesea ignorați în instalațiile pe teren includ:

Evaluarea amplasamentului înainte de a specifica orice sistem de poli solar

• Evaluarea resurselor solare : Verificați orele de vârf ale soarelui pe zi la locația proiectului utilizând o bază de date de resurse, cum ar fi PVGIS (Sistem de informații geografice fotovoltaice) pentru coordonatele specifice instalației. Nu utilizați medii regionale, deoarece micro-topografia, înnorarea de coastă și umbrirea canionului urban pot reduce resursa solară reală semnificativ sub cifrele regionale.
• Analiza umbririi : Identificați orice copaci, clădiri sau structuri care vor arunca umbre pe suprafața de colectare solară în orice moment al zilei pe tot parcursul anului. Chiar și umbrirea parțială pe o mică porțiune a unui panou poate reduce substanțial puterea sistemului datorită conexiunii în serie a celulelor. Această evaluare este deosebit de critică pentru sistemele de stâlpi solari separați în care panoul se află pe o structură fixă.
• Condiții de sol și fundație : Fundațiile stâlpilor pentru stâlpii solari separați și cilindrici necesită confirmarea geotehnică că capacitatea portantă a solului și adâncimea de încadrare vor suporta vântul combinat și sarcina moartă a ansamblului stâlp și panou. În condiții proaste de sol, pot fi necesare plăci de bază extinse, șuruburi de împământare sau fundații din beton.

Cele mai bune practici de instalare a panourilor solare flexibile

• Curățați bine suprafața de montare înainte de a aplica panouri flexibile cu suport adeziv. Contaminarea, umiditatea sau acoperirile libere de sub panou vor cauza defectarea adezivului și delaminarea panoului în timp.
• Nu îndoiți panourile monocristaline flexibile dincolo de specificațiile pentru raza minimă de îndoire ale producătorului. Depășirea acestei limite cauzează micro-fracturi în celulele de siliciu care reduc producția imediat și se agravează progresiv odată cu ciclul termic.
• Permiteți o ventilație adecvată între suprafața din spate a panoului și substratul de montare. Un decalaj de 10 până la 20 mm reduce temperatura de funcționare a panoului și îmbunătățește eficiența ieșirii, deoarece panourile flexibile pe suprafețe metalice fierbinți pot atinge temperaturi de funcționare de 70 până la 80 de grade Celsius fără ventilație, reducând producția cu 15 până la 25% comparativ cu performanța în condiții de răcoare.
• Protejați punctele de intrare ale cablurilor cu presetupe pentru cablu de calitate marine și aplicați silicon stabil UV în jurul tuturor pătrunderilor pentru a preveni pătrunderea umezelii, care este cauza principală a degradării premature a panourilor flexibile în aplicațiile exterioare expuse.

Alegeți între stâlp solar separat, stâlp solar cilindru și panou solar flexibil

Alegerea dintre aceste trei tehnologii nu este întotdeauna exclusivă. Acestea pot fi combinate într-un singur proiect pentru a răspunde diferitelor cerințe de locație, iar înțelegerea criteriilor de decizie pentru fiecare face ca specificația să fie simplă:

1. Este puterea de lumen mare pentru iluminatul rutier sau pe suprafețe mari cerința principală? Alegeți un sistem de stâlpi solari separat. Orientarea independentă a panoului și panourile mai mari de sisteme separate oferă colectarea de energie necesară pentru a susține 10.000 de lumeni sau mai mult pe parcursul unei nopți întregi într-o gamă largă de locații geografice.
2. Instalarea este într-un mediu urban, comercial sau sensibil la design, unde calitatea vizuală contează? Alegeți un stâlp solar cilindric. Forma arhitecturală integrată oferă iluminare la scară pietonală, fără pătrunderea vizuală a unui lumini stradal solar convențional cu panouri unghiulare.
3. Aplicația este o suprafață curbată, flexibilă sau cu greutate limitată, care nu poate accepta panouri rigide? Alegeți un panou solar flexibil. Punțile marine, acoperișurile vehiculelor, stâlpii cilindrilor, elementele arhitecturale curbate și aplicațiile portabile necesită toate capacitatea de montare conformă pe care o oferă numai panourile flexibile.
4. Este proiectul un mediu mixt cu zone de drum și pietonale? Instalați stâlpi solari separați pe secțiunile de drum pentru putere mare și stâlpi solari cilindrici în zonele pietonale pentru coerență estetică, folosind o specificație unificată a sistemului pentru standardele de baterie și încărcare pentru a simplifica întreținerea.

Toate cele trei tehnologii reprezintă soluții solare mature, dovedite pe teren, care oferă energie și iluminare fiabile, în afara rețelei sau independente de rețea, atunci când sunt specificate corect pentru locație, sarcină și climă. Cheia rezultatelor de succes este potrivirea punctelor forte autentice ale fiecărei tehnologii la cerințele specifice ale instalației, mai degrabă decât aplicarea unei singure soluții în toate scenariile dintr-un proiect.
